摘要:當前,航天器正朝著輕型化和小型化方向發展,電連接器在航天器上的應用為超微矩形電連接器的發展提供了良好的發展前景。為適應宇宙空間環境條件下的苛刻要求,國內一直重視研制開發滿足宇航應用要求的高可靠超微矩形電連接器,超微矩形電連接器小型化、輕型化程度極高,生產制造難度非常大,本文對宇航級超微矩形電連接器技術,特別是對空間適應性指標和技術要求進行了簡要分析。

關鍵詞:宇航級;連接器;小型化

1 緒論

輕型化和小型化是航天器的方向發展,電連接器作為航天器上必不可少的電子元器件,為超微矩形電連接器的發展提供了良好的應用前景。航天器是由數量眾多的零部件組成的系統,發射以后,如果出現故障,在軌道上通常不能直接維修,原因很難查清,因此會對航天器造成很大影響。

宇宙空間環境與普通大氣環境不同,宇宙空間環境中的空間碎片、流星體、高真空、超高低溫、磁場、電磁輻射等,都會對處于其中工作的航天器及航天員造成影響。惡劣的宇宙空間環境會對電連接器的性能產生重大影響,誘發通訊、導航故障,嚴重的話還會危及宇航員的健康和生命,造成重大經濟損失。

研制開發滿足宇航應用要求的高可靠超微矩形電連接器是更好走向宇宙空間的重要途徑。我國自20世紀90年代以來,航天事業進入高速發展時期,“載人航天工程”“探月工程”“北斗導航工程”等項目均取得重大成就,電連接器在航天、軍事領域的應用也越來越廣泛。同時,現代信息化戰爭之中,對電連接器提出更高、更可靠的性能要求,比如,輕型化、小型化、抗輻射、熱真空釋氣等性能。在空間惡劣環境下,太陽粒子、等離子體、原子氧等會對連接器產生輻射,這些輻射可能會導致電連接器的性能、可靠性發生變化。因此,重量越輕、體積越小,同時功率越大,抗輻射性能越好的電連接器就越受各大航空航天裝備的歡迎。

2超微矩形電連接器概述

在電連接器的眾多家族中,采用絞線式彈性插針作為接觸件的微矩形電連接器具有體積小、重量輕、可靠性高、抗振動、耐沖擊、接觸電阻小、插拔力小等優點,因此,采用絞線插針的微矩形電連接器和超微矩形電連接器備受關注。

通常,超微矩形電連接器主要由基座、絞線插針、插孔、外殼、鎖緊組件等五種零部件組成,其中,絞線插針和插孔是關鍵件。插頭與插座插合后,絞線插針與插孔接觸導通形成電氣回路,絞線插針與插孔能否可靠地接觸對產品能否順利完成工作任務起著關鍵性的作用。

該類電連接器產品結構的主要特點為:

a.電連接器的接觸對為彈性插針和剛性插孔對插,接觸對密度高,接觸可靠,可以實現小型化,同時可以有效保證產品的電氣性能;

b.插頭、插座外殼對接端設計成兩圓弧凸起和凹陷狀,有助于電連接器產品對接時的導向和實現防反插功能;

c.基座(絕緣體)上下排孔位中心采用對稱設計,保證基座裝入外殼時方向的唯一性,可有效防止基座裝反;

d.鎖緊螺釘和連接螺母設計成翻鉚結構固定在外殼,結構簡單可靠,減小占用的空間;

e.插頭、插座靠外殼定位導向,鎖緊螺釘和連接螺母旋合對接及鎖緊,使插頭與插座的插合和分離柔和,不對接觸件造成沖擊,有利于連接器壽命的保證;

f.電連接器產品基座及接觸件靠尾部灌封高性能膠粘劑進行固定,同時外殼尾部灌膠腔設計成有利于膠粘劑固化粘接的凹槽結構,可有效固定基座和接觸件。

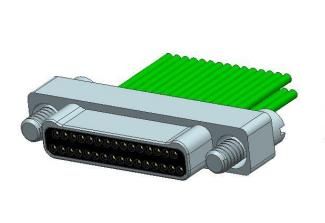

絞線插針超微矩形電連接器圖示

圖1  絞線插針超微矩形電連接器圖示

絞線插針和插孔是關鍵件。其中,絞線插針為核心關鍵件,它由兩層高彈性鈹青銅絲經過正反兩個方向絞合而成。通常內層左旋,外層右旋,按固定節距螺旋繞制成型,內層主要起支撐作用,外層具有支撐和對插后與插孔內壁的電氣接觸作用。內外層旋向不同主要保證沖胖后內外層向不同方向撐開,既可以保證可靠成型又能夠增加插針結構的穩定性。

絞線插針兩端激光焊接將頭部熔接在一起,防止鈹青銅絲散開,利于鼓腰成型,為使與插孔對接形成彈性接觸體,絞線插針經沖胖后呈鼓腰形并形成胖點。

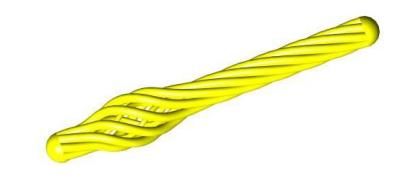

絞線插針

鼓腰斷面三維圖

圖2  絞線插針及鼓腰斷面三維圖示

當插針與插孔插合時,插孔內壁擠壓絞線式彈性插針腰鼓處,腰鼓處產生彈性變形,絞線式彈性插針外層的多根鈹青銅絲與插孔內壁形成多條螺旋線接觸并保持一定壓力形成電氣導通,保證在各種力學環境條件下電接觸的可靠性。當針頭從插孔內拔出后鼓腰又恢復到原來的形狀。由于接觸時是插針腰鼓處的多根鈹青銅絲與插孔內壁保持一定壓力并接觸,因此共有多個點同時接觸構成并聯系統,接觸可靠性非常高,能夠獲得優良的電氣性能。另外,絞線插針由內外兩層高性能鈹青銅絲繞制而成,受力時均是內外兩層鈹青銅絲共同受力,能夠獲得較高的機械性能,滿足連接器多次插拔的壽命要求。

當前,美國絞線式彈性插針電連接器產品的主要軍用標準有MIL-DTL-83513F和 MIL-DTL-32139A。其中,納小型矩形電連接器(對應國內超微矩形電連接器)執行 MIL-DTL-32139A 標準。我國絞線式彈性插針電連接器產品的主要軍用標準有GJB 2446A和GJB 7245,其中超微矩形電連接器執行GJB 7245。

Airborn 公司N系列和ITT公司 NDM系列納小型矩形電連接器接觸件間距均為0.025英寸,對應我國制造的J63A系列超微矩形電連接器(接觸件間距為 0.635mm)。

超微矩形電連接器產品主要技術指標如下:

a) 環境溫度:-55℃~125℃;

b) 沖擊:980m/s2;

c) 隨機振動:10Hz~2000Hz,196m/s2 ;

d) 介質耐電壓:250Vr.m.s.(50Hz),60s不擊穿;

e) 接觸電阻≤21mΩ;

f) 額定電流:1A;

g) 絕緣電阻≥5000MΩ(100Vd.c.);

h) 低電平接觸電阻:≤80mΩ;

i) 接觸件插入力和分離力:插入力≤1.39N、分離力≥0.11N;

j) 機械壽命:200 次。

3 宇航級超微矩形電連接器技術

通過長期的研究表明,空間環境與普通地面環境有很大的不同,這些不同對電連接器產品產生了新的影響,導致了一些能夠在普通地面環境下正常工作的電連接器卻不能在空間環境下正常工作。因此,除了常規超微矩形電連接器產品的性能指標設計以外,還必須根據空間環境的特點及其對電連接器產品的影響開展針對性地設計工作,主要包括抗輻照設計和熱真空釋氣設計。

3.1抗輻照設計

當電連接器在太空工作時,會受到強輻照環境的輻照作用,這種強輻照環境包括太陽風、銀河宇宙射線、太陽耀斑、人工輻射、磁俘獲輻射帶等。這些輻照射線直接照射到電連接器上,會使各種材料的零部件內部特性發生變化,進而影響到電連接器產品的可靠性和使用壽命。

(1)指標要求

超微矩形電連接器抗輻照指標一般要求為:輻射總劑量為 1×105Gy,劑量率為0.5Gy(Si)/s。

(2)提高抗輻照性能的常見措施

為提高電連接器產品的抗輻照能力,一般可以采取以下幾個方面的措施:

a.選擇分子量大的聚合物材料;

b.選擇基團極性較大的鏈結構材料;

c.選擇陶瓷基復合材料;

d.選擇 C/C 復合材料。

(3)試驗驗證

該項試驗一般考核所選用的非金屬材料,試驗通常需要委托權威的有試驗?zāi)芰Φ牡谌綑C(jī)構。該類電連接器產品輻照試驗的一般條件:輻照源為 60Coγ 射線源,輻照劑量為1×105Gy,輻照劑量率為 0.5Gy(Si)/s;試驗設備包括 60Coγ 射線源、薄膜劑量計、耐壓測試儀、絕緣測試儀;試驗后的檢驗項目一般包括:目測材料外觀無明顯變化;介質耐電壓 250Vr.m.s.(50Hz),60s 不擊穿;絕緣電阻≥5000MΩ(100Vd.c.)等該類產品所要求的技術指標要求。

3.2熱真空釋氣設計

(1)指標要求

宇航級超微矩形電連接器的熱真空釋氣指標通常為:材料的總重量損失(TML)≤初始樣品重量的1.0%,收集的揮發性可冷凝物質重量(CVCM)≤初始樣品重量的 0.1%。

(2)特性分析

材料的出氣速率由式 3-1 表示:

q =q0 exp(-E/RT)                                         (3-1)

其中:

q 表示出氣速率,

q0 表示常數,

E 表示出氣活化能,

R 表示氣體普適常數;

T 表示絕對溫度。

單位時間內材料表面出氣量由式3-2 表示:

Qm = Aq                                                 (3-2)

其中:

A 表示出氣表面的面積;

q 表示出氣速率。

從式 3-2 可以看出,材料出氣速率與溫度有關,出氣量則與出氣表面的面積有關。

(3)常見有效性措施

a.非金屬材料的選擇

選取合適的非金屬材料,送到相應檢測機構進行真空揮發性能測試,按照QJ1558A-2012《真空中材料揮發性能測試方法》和 Q/W776-98《衛星用非金屬材料出氣篩選方法》進行測試,測試設備儀器包括污染低溫凝結效應設備和電子微量天平等。

b.灌封工藝的優化與控制

一般來講,超微矩形電連接器通過灌膠的方法固定接觸件尾部,主要起到固定、保護接觸件引腳以及與導線連接部位的作用。由于灌封膠的流動性和絕緣性很強,部分膠液可通過接觸件與基座之間的縫隙流動到接觸件對接端,形成多余物,嚴重影響了產品的接觸導電性能。

另外,該類電連接器灌膠腔非常狹窄,灌膠時很容易發生膠液填充不充分的現象,在接觸件與接觸件之間,特別是在導線和導線之間形成“灌封空洞”,固化后無法通過檢測發現問題?!翱斩础碧幱捎谖词艿侥z液固定保護,會嚴重影響產品的電氣絕緣性能和力學性能,產生質量隱患。因此,與常規微矩形連接器的灌封相比,該類產品的灌封工藝需要進一步優化并嚴格進行控制。

例如,在灌膠密封前增加膠粘劑打底工序,使用流動性稍弱的膠粘劑預粘接、固化接觸件,不僅不會流入接觸件和基座之間的縫隙中,還能夠?qū)⒖p隙堵上,防止后續灌封的環氧灌封膠流入縫隙中。

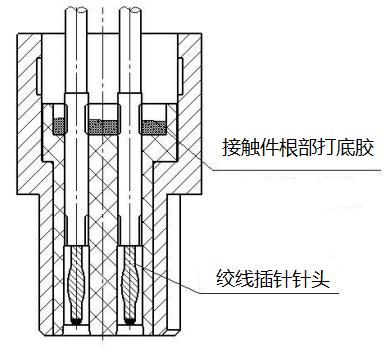

打底膠固定接觸件示意圖

圖3  打底膠固定接觸件示意圖

例如,為防止“灌封空洞”現象,可改變灌封工藝方法,將灌封工序的操作分成三次對三處空隙分別進行灌膠,以防止灌膠不充分現象的發生。

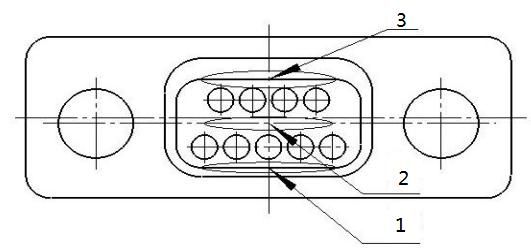

分次灌封圖示

圖4 分次灌封圖示

4 結語

本文對普通空間環境下(如抗輻照及熱真空釋氣)超微矩形電連接器的技術進行了簡要分析。目前,超微矩形電連接器主要應用在航天飛機、無人駕駛航天器、通訊衛星、火星探測器等裝備上,隨著我國航天器不斷向深空探測發展以及空間站時代的來臨,超微矩形電連接器將逐漸取代微矩形電連接器產品。

為滿足更加嚴酷的超深空間環境(如超低溫、宇宙射線、高能粒子等)的要求,建立宇航高等級系列超微矩形電連接器產品的設計、制造及試驗平臺將是今后該類產品重要的研究、發展方向。同時,也相信隨著廣大科技工作者的不斷耕耘,宇航高等級系列超微矩形電連接器產品定將走向更寬廣的世界舞臺。

參考文獻:

[1] 謝旻. 電連接器及其在雷達和電子設備中的應用[J]. 應用科技,2011;

[2] 周建新,羅杰.國產微矩形電連接器發展研究[J].機電元件,2013;

[3] 張義, 曹永泉. 宇航用國產微矩形高速電連接器可靠性研究[J]. 機電元件, 2017;

[4] 唐章東,張紅旗,王征,寧永成,賈曉,張義,劉賁.宇航用微矩形電連接器評估方法[J].質量與可靠性,2014;
