本文提出一種9揚聲器的汽車音響設計方案，通過合理選擇各個揚聲器的尺寸規格、性能參數，并且針對各個揚聲器的特點提出具體安裝布置要求。采用具有DSP芯片的數字功放模塊，通過實車調音，以使整車音響頻響曲線均衡，聲場位于儀表臺中間上方位置，以達到重現音樂現場的聽覺感受。

關鍵詞：汽車音響　揚聲器　功放

作者：羅逍  上汽通用五菱汽車股份有限公司

汽車音響發展歷程已有幾十年的歷史，最早的功能是給車內乘客收聽無線廣播用的，隨著揚聲器和電子技術的發展，逐漸出現了高音揚聲器、低音揚聲器、中音揚聲器、全頻揚聲器、重低音揚聲器等不同種類的揚聲器，功放模塊也由電子管功放、三極管功放、場效應管功放等多種類型組成，根據不同的工作原理，又分為 A 類、B 類、AB 類、D 類等四種。隨著人們對汽車音響的要求越來越高，汽車內安裝的揚聲器數量也不斷增加，有 2 個、4 個、6 個、9 個、10 個、12 個、15個、22 個等不同數量的揚聲器音響系統。揚聲器數量的增多，各個揚聲器獨立工作，會導致整車音響音質混亂，使用內置 DSP 芯片的數字功放可以解決車內聲音混響嚴重、聲場低下問題。

01、音響系統架構

本音響系統由 4 個高音揚聲器、4 個低音揚聲器、1 個重低音揚聲器和 1 個功放模塊組成，2 個高音揚聲器布置在左右三角飾板，2個高音揚聲器布置在左右中門內開手柄前端，4 個低音揚聲器布置在前后左右四個車門地圖袋前方附近，重低音揚聲器布置在備胎輪轂內部，功放模塊布置在行李廂右后側的地板上 [1]。具體見圖 1 所示。

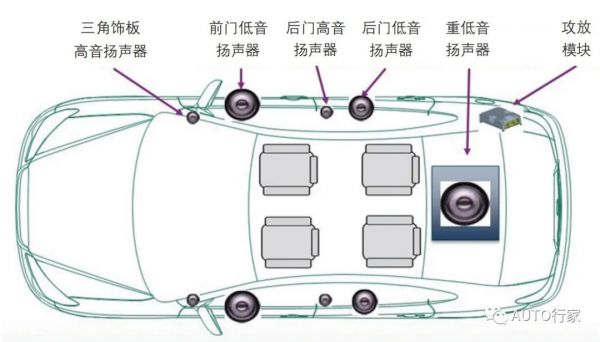

圖1     音響系統布置示意圖

02、音響系統電氣原理

功放模塊接收音響主機輸出的 4 路音頻信號，經過內部的 DSP 芯片處理之后，通過內部的芯片輸出 6 路經過功率放大的音頻信號，驅動所連接的 9 個揚聲器播放聲音，同時輸出 2 路音頻信號反饋給主機。主機通過AMP_ACC和靜音兩根信號線控制功放模塊，控制功放模塊的開機 / 關機、靜音 / 非靜音狀態的切換。音響系統原理見圖 2 所示。

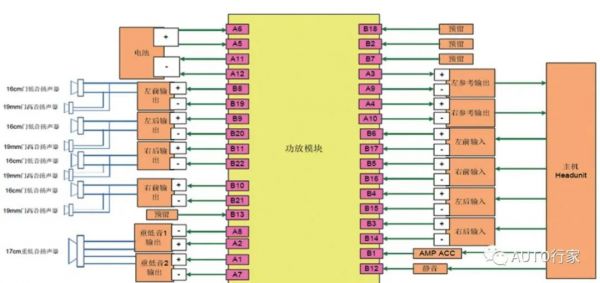

圖2     音響系統電氣原理圖

03、各個零件的參數設計

各個揚聲器性能參數需要滿足人耳正常聽音的全部頻率范圍，即20—20KHz[2]。由于揚聲器自身的結構特點和工作原理，單個揚聲器無法滿足全頻率的發聲范圍，所以需要使用不同頻率特性的揚聲器來負責不同聲音頻率的發聲。出于汽車安裝空間結構和大批量生產成本考慮，選擇三種不同類型的揚聲器，分別是高音揚聲器、低音揚聲器、重低音揚聲器，頻率范圍分別為 30-200Hz、80-3150Hz、3150-20000Hz。功放模塊為 4 通道模擬輸入、8 通道模擬輸出的 D 類數字功放，內置 DSP 芯片，可以通過音效軟件算法實現最佳的音效。各個揚聲器和功放模塊的規格參數如表 1 所示。

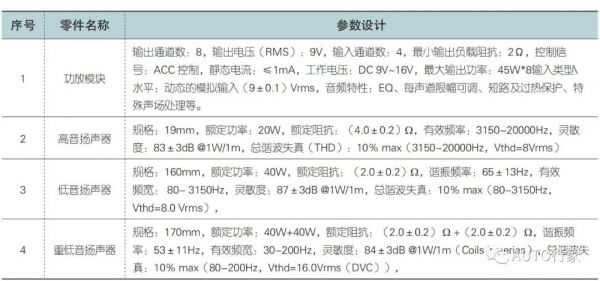

表1     各個揚聲器和功放模塊的規格參數

04、安裝布置

功放模塊布置

功放模塊布置在第二排右側座椅底下的后部下車體總成上，利用座椅與工具盒之間的空隙給功放散熱。地板上設計一個帶焊接螺母的安裝支架，和座椅安裝腳的兩個焊接螺母進行固定，安裝支架同時作為功放的電源接地點。

高音揚聲器布置

前門高音揚聲器布置左右前門三角飾板上，后門高音揚聲器布置在左右后門內開手柄總成上，基本滿足上述布置要求。網罩的開孔區域面積基本等于高音揚聲器紙盆的面積，保證聲音能最大限度地傳播出去。

低音揚聲器

低音揚聲器安裝在前后左右側門內板上，門裝飾板上設計導音筒和擁有開孔結構的網罩，并且要滿足空間距離要求。網罩的開孔區域面積基本等于低音揚聲器紙盆的面積，保證聲音能最大限度地傳播出去，低音揚聲器安裝支撐面為平面。

重低音揚聲器

重低音揚聲器安裝在備胎總成里面，利用備胎輪轂的圓形空間設計重低音揚聲器箱體，固定方式為利用備胎固定螺栓螺母固定，同時對于覆蓋在其上的后備箱地毯起到很好的支撐作用。設計上比較簡單實用。

05、調音

調音的過程是測試整車頻響曲線，調整功放模塊各個通道的音頻信號輸出，再次測試整車頻響曲線的循環過程。整車頻響曲線測試是在相對安靜的空間內，利用主機播放粉紅噪聲，通過功放模塊驅動各個揚聲器發聲，把全指向電容式麥克風放置在車內聽音者的耳朵位置，采集聲音的聲壓級得出的頻響曲線。分別測試前、后、左、右四個乘員的位置。調整功放模塊各個通道的音頻信號輸出具體為：調整 20-20KHz 范圍內的增益、延時、相位、響度，直到整車頻響曲線低中高頻段比較均衡。

06、主觀試聽

主觀試聽是在調音工作完成后，通過播放特定的試音曲目，對整車音響的低中高音效果、聲場定位、人聲效果進行主觀評價，一般要求試聽員有較高音響主觀評價素養。推薦試音曲目為《加州旅館》、《渡口》、《甜蜜蜜》等。評價項目如表 2 所示。

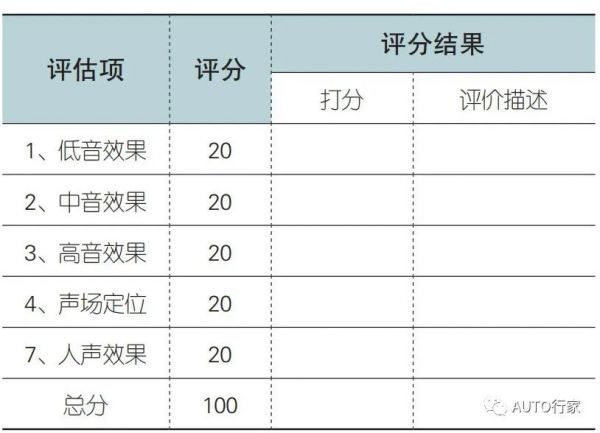

表2     音響主觀評價項目

07、總結

本文設計一款 9 揚聲器的汽車音響系統，通過合理安裝布置揚聲器，以及整車調音后獲得較好的音質效果，能在零件成本和音質性能之間達到比較好的平衡，也能滿足一般用戶對于汽車音響的品質追求，對于此類汽車音響系統的設計開發具有一定的指導意義。
