1.本實用新型涉及綠茶加工技術領域，具體為一種用于綠茶晾曬的除渣架。

背景技術：

2.綠茶，是中國的主要茶類之一，綠茶采取茶樹的新葉或芽，未經發酵，經殺青、整形、烘干等工藝而制作的，保留了鮮葉的天然物質，含有的茶多酚、兒茶素、葉綠素、咖啡堿、氨基酸、維生素等營養成分。
3.綠茶在晾曬時直接將綠茶放置在晾曬框內，然后放置在戶外晾曬，綠茶在晾曬時部分葉片可能脫離茶葉秸稈，導致部分碎渣產生，在晾曬完畢后收取茶葉時，需要將其中的碎渣分離，多數采用人工將綠茶中的碎渣分離，但是，人工依靠自身經驗將綠茶碎渣除去，部分碎渣可能還存在分離后的茶葉中，為此，我們提出一種用于綠茶晾曬的除渣架。

技術實現要素：

4.本實用新型的目的在于提供一種用于綠茶晾曬的除渣架，以解決上述背景技術中提出的問題。
5.為實現上述目的，本實用新型提供如下技術方案：一種用于綠茶晾曬的除渣架，包括：
6.晾曬框，所述晾曬框通過支架放置在地面上，所述晾曬框可放置采摘后的茶葉，并使得茶葉得以晾曬；
7.輔助機構，安裝在晾曬框與支架之間，所述支架與晾曬框可相對轉動，每相鄰兩個所述晾曬框之間均設有支撐桿，所述輔助機構于位于最底端的所述晾曬框的底部，通過所述輔助機構使得晾曬框的晾曬角度隨輔助機構的調節而變化，可使得晾曬框在晾曬完畢后晾曬框可在使用者按壓輔助機構下抖動。
8.優選的，所述晾曬框的內壁開設有凹槽，通過所述凹槽使得晾曬框在取出茶葉時碎渣可被凹槽分隔。
9.優選的，所述晾曬框的底部開設有多個呈矩陣分布的晾曬孔，通過所述晾曬孔使得空氣穿過茶葉，進而使得茶葉水汽被帶帶走。
10.優選的，所述輔助機構包括安裝在晾曬框底部的轉動座，所述轉動座的底部設有可相對轉動的螺桿，所述螺桿的外側設有螺紋筒，通過轉動所述螺紋筒，使得所述轉動座與螺桿轉動，進而使得晾曬框可相對支架轉動，所述螺紋筒的底部設有滑筒，所述滑筒與螺紋筒之間設有彈簧，所述滑筒與支架之間通過連接座連接，通過抽拉所述螺紋筒，使得所述螺紋筒推動晾曬框擺動，進而使得茶葉與碎渣被分離。
11.優選的，所述螺紋筒的外側設有可被使用者腳部踩動的踏板，通過使用者踩動踏板，使得所述螺紋筒沿著滑筒軸線方向滑動，進而使得晾曬框不斷的擺動。
12.本實用新型至少具備以下有益效果：
13.通過輔助機構將茶葉晾曬框的角度改變，茶葉被調節至直視陽光的角度，在茶葉
曬完收回時，輔助機構推動茶葉擺動，將茶葉與碎渣分離，相對于現有技術中，人工依靠自身經驗將綠茶碎渣除去，部分碎渣可能還存在分離后的茶葉中，本實用新型通過晾曬框與支架以及輔助機構的配合，不僅方便茶葉的晾曬，還在茶葉晾曬后將茶葉與碎渣分離，方便茶葉與碎渣的分離，減小碎渣存在茶葉內的可能性，方便茶葉后續加工。
附圖說明

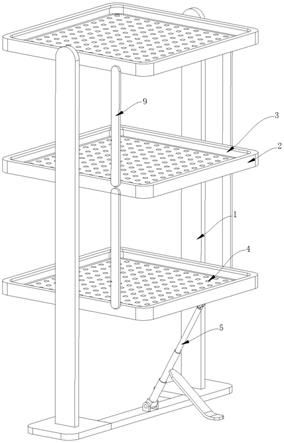

14.圖1為本實用新型結構示意圖；
15.圖2為本實用新型局部結構圖。
16.圖中：1
?
支架；2
?
晾曬框；3
?
凹槽；4
?
晾曬孔；5
?
輔助機構；51
?
螺桿；52
?
螺紋筒；53
?
滑筒；54
?
彈簧；6
?
轉動座；7
?
連接座；8
?
踏板；9
?
支撐桿。
具體實施方式
17.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
18.請參閱圖1
?
2，本實用新型提供一種技術方案：一種用于綠茶晾曬的除渣架，包括：
19.晾曬框2，所述晾曬框2通過支架1放置在地面上，晾曬框2與支架1之間通過轉軸轉動連接，所述晾曬框2可放置采摘后的茶葉，并使得茶葉得以晾曬；
20.輔助機構5，安裝在晾曬框2與支架1之間，所述支架1與晾曬框2可相對轉動，每相鄰兩個所述晾曬框2之間均設有支撐桿9，支撐桿9的兩端分別與兩個晾曬框2轉動連接，所述輔助機構5于位于最底端的所述晾曬框2的底部，通過所述輔助機構5使得晾曬框2的晾曬角度隨輔助機構5的調節而變化，可使得晾曬框2在晾曬完畢后晾曬框2可在使用者按壓輔助機構5下抖動，通過輔助機構5可將晾曬框2的角度調節，進而使得晾曬框2接觸較多的陽光，方便茶葉的晾曬，而且在茶葉篩選時，不斷的按壓輔助機構5，輔助機構5將茶葉抖動分離，方便茶葉與碎渣之間的分離。
21.所述晾曬框2的內壁開設有凹槽3，通過所述凹槽3使得晾曬框2在取出茶葉時碎渣可被凹槽3分隔，凹槽3方便將碎渣在輔助機構5擺動時的隔離，在晾曬框2抖動時，碎茶葉容易進入凹槽3內，進而使得茶葉與碎渣之間分離效果較好。
22.所述晾曬框2的底部開設有多個呈矩陣分布的晾曬孔4，通過所述晾曬孔4使得空氣穿過茶葉，進而使得茶葉水汽被帶帶走，進而更加方便茶葉的晾曬，提升茶葉晾干的速度。
23.所述輔助機構5包括安裝在晾曬框2底部的轉動座6，轉動座6與晾曬框2之間固定連接，所述轉動座6的底部設有可相對轉動的螺桿51，螺桿51與晾曬框2之間通過轉軸轉動連接，所述螺桿51的外側設有螺紋筒52，螺桿51部分位于螺紋筒52內，螺桿51與螺紋筒52螺紋連接，通過轉動所述螺紋筒52，使得所述轉動座6與螺桿51轉動，進而使得晾曬框2可相對支架1轉動，所述螺紋筒52的底部設有滑筒53，滑筒53與螺紋筒52即可轉動也可相對滑動，所述滑筒53與螺紋筒52之間設有彈簧54，彈簧54與螺紋筒52與滑筒53接觸，所述滑筒53與支架1之間通過連接座7連接，連接座7與支架1固定連接，連接座7與滑筒53轉動連接，通過
抽拉所述螺紋筒52，使得所述螺紋筒52推動晾曬框2擺動，進而使得茶葉與碎渣被分離，在使用者需要改變晾曬框2的晾曬角度時，只需轉動螺紋筒52，螺紋筒52轉動進而推動螺桿51的升降，底部的晾曬框2轉動，底部的晾曬框2在支撐桿9的作用下帶動頂部的晾曬框2同步轉動，進而整體晾曬框2均發生轉動，從而調節至合適的晾曬角度，方便茶葉的晾曬，在茶葉晾曬完畢后，需要將茶葉收起時，此時拉動螺紋筒52，螺紋筒52壓縮彈簧54，螺紋筒52相對滑筒53滑動，螺紋筒52推動螺桿51升降，進而推動晾曬框2擺動，在晾曬框2擺動時，完整的茶葉從晾曬框2內排出，碎渣則沉積在晾曬框2的底部，從而在方便收集茶葉的同時更加方便碎渣與完整茶葉的分離，方便使用者的使用。
24.所述螺紋筒52的外側設有可被使用者腳部踩動的踏板8，通過使用者踩動踏板8，使得所述螺紋筒52沿著滑筒53軸線方向滑動，進而使得晾曬框2不斷的擺動，通過踏板8，使用者腳部可以直接踩踏，進一步方便使用者的操作。
25.需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。
26.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
