本實用新型涉及建筑施工領域，具體涉及一種施工現場人員健康監測設備。

背景技術：

隨著國家經濟和科學技術的發展，黨和政府對保障建筑施工工人的人身安全越來越重視。在建筑施工現場上到處見到這樣一句話：“高高興興上班，平平安安回家”，雖然是簡單而又樸素的一句話，但卻蘊含了無數家人關切的期望。目前，建筑工人在工地上面臨的危險非常之多：高處作業、機械傷害、物體打擊、深基坑、高切坡、觸電等等，這些危險源會不經意間地使工人受到傷害，甚至奪走他們的生命。這樣的安全事故大家不愿看到，也不愿發生，更是任何家庭無法承受的。加強建筑安全生產，減少生產安全事故，確保每一位建筑工人都能平平安安回家，這需要提高建筑工人自身的安全意識。除了對工人加大宣傳安全意識和制定相應制度外，更為關鍵的是需要采用先進的技術手段(物聯網技術) 監測工人上班時身體特征指標是否正常，絕對的拒絕工人帶病上崗作業，這從源頭可以保證工人的作業安全和人身安全。

技術實現要素：

本實用新型要解決的問題是針對現有技術中所存在的上述不足而提供一種施工現場人員健康監測設備能對工人健康進行檢測。

為實現上述目的，本實用新型采用了如下的技術方案：一種施工現場人員健康監測設備，包括底板、踩板、滑塊、豎板、血壓檢測儀、體溫檢測儀和酒精檢測儀，所述豎板固定連接在所述底板上，所述滑塊連接在所述踩板下方，所述底板上設有供所述滑塊上下滑動的開口朝上的第一滑槽，所述滑槽底面設有多個穿過所述底板的通孔，所述滑塊下端設有與所述第一滑槽滑動配合的滑桿，所述滑桿上繞有彈簧，所述彈簧位于所述第一滑槽底面與所述滑塊下表面之間，所述豎板上設有水平伸出端，所述水平伸出端上設有開口朝上的第二滑槽，所述第二滑槽伸入所述豎板內，所述第二滑槽上設有滑板，所述滑板與所述第二滑槽滑動連接，所述滑板上設有安裝殼，所述體溫檢測儀安裝在所述安裝殼上，所述體溫檢測儀的檢測端朝上，所述豎板內安裝有第一齒輪和第二齒輪，所述第一齒輪和第二齒輪通過皮帶連接使所述第一齒輪和第二齒輪旋轉方向相同，所述滑板下端設有與所述第一齒輪相配合的第一齒，所述踩板側面設有與所述第二齒輪相配合的第二齒使所述踩板下移的時候所述滑板由所述豎板內向所述水平伸出端伸出，所述豎板上設有開口朝右的側腔，所述踩板位于所述豎板右側，所述酒精檢測儀設置在所述側腔內，所述豎板設有開口朝右的盲孔，所述盲孔內安裝有所述血壓檢測儀。

進一步，所述血壓檢測儀包括血壓檢測模塊、儲存模塊、中央處理器和顯示模塊，所述中央處理器分別連接所述血壓檢測模塊、儲存模塊和顯示模塊，所述血壓檢測模塊為血壓傳感器，所述血壓傳感器安裝在所述盲孔內。

進一步，所述底板置于地面上，所述地面挖有開口朝上的槽口，所述槽口對應所述通孔。

進一步，所述踩板上設有滑腔，所述滑腔內安裝有活動板，所述豎板上設有活塞腔，所述活塞腔內安裝有與其滑動配合的活塞板，所述活塞腔下端通過氣管連通所述滑腔下端，所述活塞腔上端通過設置在所述豎板上的氣道連通在所述側腔上端，所述活動板未站人時，所述活塞板位于所述活塞腔下端，所述活動板位于所述滑腔上端。

進一步，所述豎板上設有側槽，所述側槽內安裝有能原地轉動的軸桿，所述軸桿上固定有手把，所述軸桿下端伸入所述側槽底面設有的插槽內，所述軸桿設有豎直的矩形通孔，所述豎板上設有切換通孔，所述切換通孔兩端分別連通所述活塞腔下端和所述氣管，所述切換通孔中間段垂直連通所述插槽，所述軸桿旋轉時能使所述切換通孔兩端連通和斷開所述切換通孔兩端連通，所述切換通孔兩端通過所述矩形通孔連通。

相比于現有技術，本實用新型具有如下有益效果：本實用新型通過血壓檢測儀、體溫檢測儀和酒精檢測儀分別對人體血壓、體溫和酒精濃度進行檢測，從而確定工人體征是否正常，有助于拒絕工人帶病上崗，很大程度上幫助工人避免本不應該發生的安全事故，保障整個作業安全生產，對建筑安全生產，減少生產安全事故；將一種施工現場人員健康監測設備設置在每棟在建樓門口，或者放置在整個建設項目門口，工人進出工地都先通過所述一種施工現場人員健康監測設備；檢測工作體征時，人站在所述踩板上，然后踩板下移的同時帶動所述第二齒輪順時針旋轉，通過所述皮帶使所述第一齒輪也順時針旋轉從而帶動所述滑板從所述豎板內伸出然后將所述體溫檢測儀伸出，工人其中一只手放在所述體溫檢測儀上即可，工人另外一只手伸入所述盲孔，然后被所述血壓檢測儀檢測到，同時人面對所述豎板，呼出的氣體進入所述側腔，被位于所述側腔內的所述酒精檢測儀檢測出來，在沒有檢測工人體征前，所述體溫檢測儀收回在所述豎板內，所述酒精檢測儀也位于所述側腔內，所述血壓檢測儀位于所述盲孔內，所以被所述豎板保護，可以確保所述一種施工現場人員健康監測設備長期被使用。

本實用新型的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本實用新型的研究和實踐而為本領域的技術人員所理解。

附圖說明

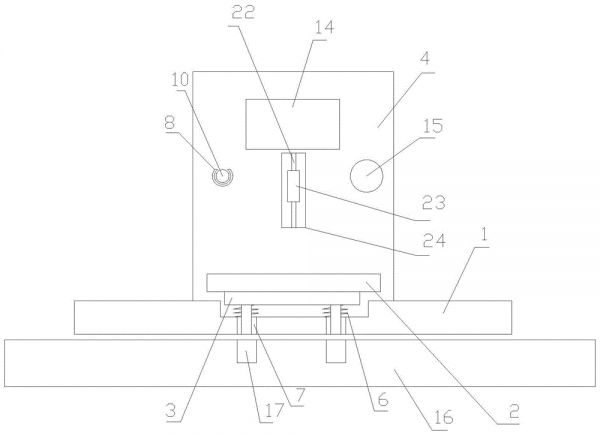

圖1為本實用新型一種施工現場人員健康監測設備結構示意圖。

圖2為本實用新型一種施工現場人員健康監測設備第一種主視圖。

圖3為本實用新型一種施工現場人員健康監測設備第二種主視圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與作用更加清楚及易于了解，下面結合附圖和具體實施方式對本實用新型作進一步闡述：

需要說明的是本實用新型提到的上下左右為附圖2的上下左右。

本實用新型提出了一種施工現場人員健康監測設備，包括底板1、踩板2、滑塊3、豎板4、血壓檢測儀、體溫檢測儀和酒精檢測儀，所述豎板4固定連接在所述底板1上，所述滑塊3連接在所述踩板2下方，所述底板1上設有供所述滑塊3上下滑動的開口朝上的第一滑槽，所述滑槽底面設有多個穿過所述底板1的通孔7，所述滑塊3下端設有與所述第一滑槽滑動配合的滑桿5，所述滑桿5上繞有彈簧6，所述彈簧6位于所述第一滑槽底面與所述滑塊3下表面之間，所述豎板4上設有水平伸出端8，工人站在所述踩板2上并面對所述豎板4，工人左手放在所述水平伸出端8上，所述水平伸出端8上設有開口朝上的第二滑槽，所述水平伸出端8為環形，所述第二滑槽伸入所述豎板4內，所述第二滑槽上設有滑板9，所述滑板9與所述第二滑槽滑動連接，所述滑板9上設有安裝殼10，所述體溫檢測儀安裝在所述安裝殼10上，所述體溫檢測儀的檢測端朝上，所述豎板4內安裝有第一齒輪11和第二齒輪13，所述第一齒輪11和第二齒輪13通過皮帶12連接使所述第一齒輪11和第二齒輪13旋轉方向相同，所述豎板4上設有供所述第一齒輪11、第二齒輪 13和皮帶12工作的工作腔，所述豎板4內設有有與所述的第二滑槽成為一體的內滑槽，所述滑板9與所述內滑槽相適配使所述第一齒輪11轉動時帶動所述滑板9在所述第二滑槽上左右滑動，所述滑板9下端設有與所述第一齒輪11相配合的第一齒，所述踩板2側面設有與所述第二齒輪13相配合的第二齒使所述踩板2下移的時候所述滑板9由所述豎板4 內向所述水平伸出端8伸出，所述豎板4上設有開口朝右的側腔14，所述踩板2位于所述豎板4右側，所述酒精檢測儀設置在所述側腔14內，所述豎板4設有開口朝右的盲孔15，工人的右手伸入所述盲孔15內，所述盲孔15的內徑5cm～10cm，所述盲孔15內安裝有所述血壓檢測儀。

作為具體實施例，所述血壓檢測儀包括血壓檢測模塊、儲存模塊、中央處理器和顯示模塊，所述中央處理器分別連接所述血壓檢測模塊、儲存模塊和顯示模塊，所述血壓檢測模塊為血壓傳感器，所述血壓傳感器安裝在所述盲孔15內。

作為具體實施例，所述底板1置于地面16上，所述地面16挖有開口朝上的槽口17，所述槽口17對應所述通孔7，當有人踩上所述踩板2所述滑桿5向下移動至所述槽口17 內，避免所述豎板4和所述底板1倒置，當人走后，所述彈簧6在其彈力的作用下使所述踩板2回到初始位置。

作為具體實施例，所述踩板2上設有滑腔18，所述滑腔18內安裝有活動板27，所述活動板27與所述滑腔18相適配，所述活動板27與所述滑腔18滑動連接，所述豎板4上設有活塞腔20，所述活塞腔20內安裝有與其滑動配合的活塞板21，所述活塞板21與所述活塞腔20相適配，所述活塞腔20下端通過氣管19連通所述滑腔18下端，所述活塞腔 20上端通過設置在所述豎板4上的氣道連通在所述側腔14上端，所述氣道出口位于所述側腔14上壁上，所述活動板27未站人時，所述活塞板21位于所述活塞腔20下端，所述活動板27位于所述滑腔18上端；人通過站在所述活動板27上下壓正個所述踩板2，同時下壓的所述活動板27使所述滑腔18內的空氣向所述活塞腔20內排從而推動位于所述活塞腔20內的活塞板21上移，所述活塞板21上移擠壓使所述活塞腔20內活塞板21上方的空間氣壓增大，從而將氣體通過所述氣道向所述側腔14上方吹出，吹出后在所述側腔 14內形成氣流從而吸引工人呼出的空氣方便所述酒精檢測儀檢測。

作為具體實施例，所述豎板4上設有側槽24，所述側槽24內安裝有能原地轉動的軸桿22，所述軸桿22上端伸入所述側槽24上壁設有的凹陷內，所述軸桿22的外徑等于所述凹陷的內徑，所述軸桿22上固定有手把23，所述軸桿22下端伸入所述側槽24底面設有的插槽25內，所述插槽25內徑等于所述軸桿22的外徑，所述軸桿22設有豎直的矩形通孔26，所述豎板4上設有切換通孔，所述切換通孔兩端分別連通所述活塞腔20下端和所述氣管19，所述切換通孔中間段垂直連通所述插槽25，所述軸桿22旋轉時能使所述切換通孔兩端連通和斷開所述切換通孔兩端連通，所述切換通孔兩端通過所述矩形通孔26 連通；由于有的人高有的人矮，為了方便不同身高的人測量體征，通過旋轉所述把手23 從而使所述軸桿22旋轉，通過所述軸桿22旋轉從而改變所述矩形通孔26的朝向，慢慢旋轉所述軸桿22使所述矩形通孔22兩端慢慢與所述活塞腔20下端和所述氣管19連通從而控制流速，直到方便人手放在所述水平伸出端8上。

作為具體實施例，所述血壓檢測儀、體溫檢測儀和酒精檢測儀均連接在設置在所述豎板4上的中央處理器上，所述中央處理器連接顯示器，所述顯示器顯示血壓檢測儀、體溫檢測儀和酒精檢測儀檢測的數據，顯示模塊通過所述顯示器顯示。

作為具體實施例，所述體溫檢測儀采用人體紅外測溫傳感器。

作為具體實施例，所述血壓檢測儀采用基于示波法的電子血壓測量模塊或者光電血壓測量模塊。

作為具體實施例，所述酒精檢測儀采用燃料電池型酒精傳感器加上氣體定量進出模塊，不需要對著氣管配件，直接想測量氣口吹氣即可快速完成酒精濃度測量。

最后說明的是，以上實施例僅用以說明本實用新型的技術方案而非限制，盡管參照較佳實施例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的宗旨和范圍，其均應涵蓋在本實用新型的權利要求范圍當中。
