0 引 言

根據世界衛生組織的統計，人口老齡化正成為一個越來 越嚴重的問題。他們指出，世界老齡人口數目將會在 2025 年 翻倍，也就是說，到 2025 年，老年人口比例將達到 22%。與 此同時，生活習慣也使得成千上萬的人每天受到肥胖和慢性病 的折磨。正因如此，發達國家面臨越來越高的醫保成本 [1]。這 種境況若持續下去，現已過度負荷的醫保所能帶給我們的服 務質量必將呈現下滑的趨勢，而引入對現行醫療保障體系能有 驅動型提高的新興技術，也就是人體局域網（BAN）成為了必然。

1 區分 BAN 與 WSNs

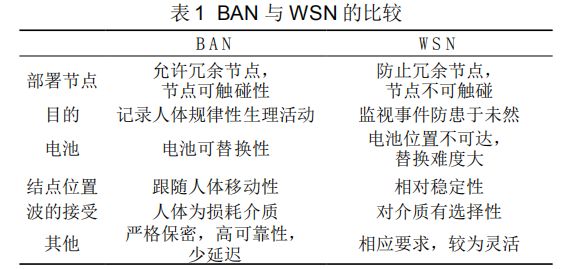

人體局域網（BAN）是一種新型的網絡結構，是對重量輕、 體積小、超低功耗以及可以實現智能監控的可穿戴傳感器的 進一步改造和實現。在人體局域網中，傳感器持續不斷地監 控人體的生理活動和動作，例如健康狀況和情感模式。人體 局域網需要相應的協議和算法來達到這些功能。然而，盡管已 有許多算法和協議為傳統的無線傳感器網絡（WSN）[2] 而設計， 但它們對于人體局域網特殊的功能和應用需求并不合適。由此 我們給出人體局域網（BAN）和 WSN 的區別，具體見表 1 所列。

2 BAN 通信體系結構

與其他現存技術相較，如 WLAN，BAN 通過復雜而普 遍的無線計算設備使在人體內部或周圍的無線通信成為可能。

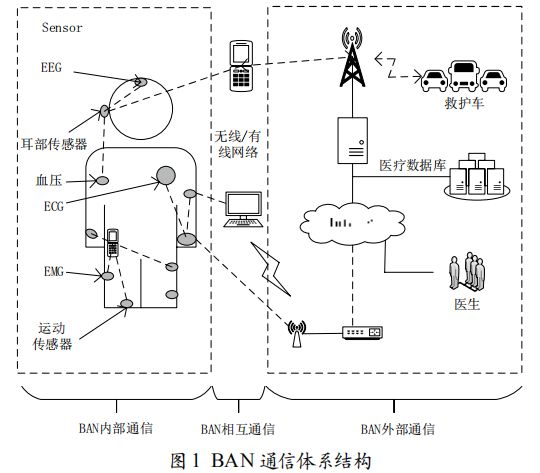

圖 1 所示為 BAN 通信體系的結構圖。

圖 1 給出了基于 BAN 的健康監視系統的大致結構。ECG （心電圖）、EEG（腦電圖）、EMG（肌電圖）、動作傳感器和血 壓傳感器把數據發送到鄰近的個人服務設備上，然后，通過 藍牙 / 無線局域網的連接將這些數據流送到遙遠的醫生家中 進行實時診斷，或者送到一個醫療數據庫進行記錄保存，再 或者送到一個出現了緊急狀況的相關設備上。通常，我們把 BAN 的通信體系結構分成 ：通信一層（BAN 內部通信）、通 信二層（BAN 相互通信）、通信三層（BAN 外部通信）三個部 分。這些部分囊括了從低級設計到高級設計的大多數方面并且 促成了基于組件且能應用于多方面的高效 BAN 系統。通過定 制設計不同部分的成本、覆蓋范圍、效率、帶寬和服務質量， 根據特殊應用的上下文環境和市場需求所提出的特殊要求是 可以被滿足的。圖 2 所示是與 APs 相連的具體方式。

2.1 BAN 內部通信

BAN 內部通信指的是在人體周圍 2 米的范圍內進行無線電通信，這一部分可以被進一步劃分為 ：（1）人體和傳感器之 間的通信；（2）人體傳感器和便攜式個人服務設備之間的通信。 由于和人體傳感器以及 BANs 會建立直接的關系，BAN 的內 部通信顯得至關重要。進一步說，現存人體傳感器所固有的電 池供電和低比特率的特性使得設計一個帶有服務質量條款的 有效的媒體訪問控制協議成為一個挑戰性的問題。

為了避免互聯的無線傳感器和個人服務設備所帶來的挑 戰，現存的一些架構比如 MITHril[4] 和 SMART[5] 利用電纜直 接將多數在市場上可買到的傳感器和個人服務設備進行直接 連接，如圖 2（a）所示。

 而另一方面，CodeBlue 規定傳感器不通過個人服務設備 而直接與接入點相連，如圖 2（b）所示。與之前兩種途徑相比， 圖 2（c）呈現了利用一個星形拓?fù)涞牡湫徒Y(jié)構。在這個結構中， 大多數傳感器將人體信號傳送到個人服務設備上，然后個人服 務設備依次將加工過的生理數據傳送到一個接入點上。

圖 2（d）和圖 2（e）呈現了相對于二級 BAN 的優點。在 第一級中，大多數有線或者無線的傳感器連接到了一個單一中 樞處理器上，以此來減少原始數據并且節約能量。這樣一來， 在數據融合之后，便需要從中樞處理器所傳送到個人服務設備 的數據規模。但是，這些解決辦法也帶來了許多挑戰，比如 高級傳感器通過考慮特殊生物醫學通信特點來對數據進行加 工。例如，文獻 [6] 中采用了一個兩級基礎的 BAN 內部通信 結構，一個節點從傳感器接收型號，并且把它傳送到另一個連 接在圖 2（e）中所示的基站的節點上。顯而易見，從采納圖 2（a） 到采納圖 2（e）的系統復雜性增加了

2.2 BAN 相互通信

相對于 WSNs 系統通常是自動運行的，BAN 系統很少 單獨工作。在這部分，我們將“BAN 相互通信”定義為個人 服務設備和一個或多個接入點（APs）之間的聯系。APs 可以 作為基礎設施部署，或者是策略性地布置在為緊急情況而設 置的動態環境中。同樣的，BAN 相互通信的功能是用來使 BANs 能夠和各種在日常生活中容易使用的網絡互相聯系，比 如因特網和細胞網絡。

我們把 BAN 相互通信模范通常細分為兩個子目錄—— 基于基礎設施的結構和基于特殊情況的結構?；诨A(chǔ)設施 的結構可以提供更大的帶寬，更集中的控制和更高的靈活性， 相對而言，基于特殊情況的結構具有當遇到動態環境可以快 速調度的能力，例如遇到醫學的緊急情況需要應對或者是在災 區發生突發情況的事件下。

2.3 BAN 外部通信

相對于第二層的 BAN 相互通信，第三層的 BAN 外部通 信是為了 BAN 在大都市地區的使用而設計的。為了連接 BAN 相互通信與 BAN 外部通信，可以使用一個網間連接裝置比如 PDA 來創建一個這兩者之間的無線連接。

如圖 1 所示，BAN 外部通信層可以通過細胞網絡或者因 特網來授權個人權威醫療保健員（醫生或護士）來獲取偏僻地 區病人的醫保信息從而進一步提高 E-healthcare 系統的應用和 覆蓋范圍。

數據庫同樣是 BAN 外部通信層不可或缺的一個部分。這 個數據庫主要是存儲用戶的檔案和病史。根據用戶的服務優先 權和醫生的使用權，醫生可以在需要時獲得用戶的信息。與此 同時，基于這份數據的自動化通知可以通過各種通訊方式發 送給病人的親屬。

對于 BAN 外部通信層的設計是根據不同的應用所變化 的，并且應該要根據用戶特殊的需求隨時更新。例如，如果 根據時刻更新所傳輸?shù)綌?shù)據庫的人體信號發現了任何異常，一 個警告就可以以郵件或短訊的形式通知病人或者是醫生。有 必要的話，醫生或者是其他護理者可以通過網絡視頻會議與 病人進行交流。事實上，醫生根據視頻交流和病人存儲在數 據庫或由病人穿戴的 BAN 傳感器發送的生理數據信息進行對 病人的遠距離診斷是有可能實現的。

對于旅游等移動的病人，如果醫療警報被觸發，則他有 可能正經歷生死攸關的境況。通過使用以上結構的 BAN 通信 系統的幫助，應急情況部門可以從醫療保健數據庫上搜到所有 必要的醫療信息并根據已知的醫療情況來救治病人。

3 BAN 的應用領域

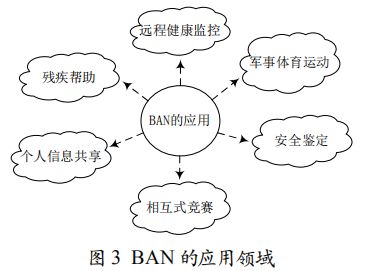

不斷發展的 BAN 也有了越來越廣闊的應用領域，它與其 他無線技術相接觸，例如 WSNs，RFID 技術 [7]，Zigbee[8]，藍牙， WiBree[9]，視頻監控系統，WPAN，WLAN，因特網和細胞網絡。 在這種情況下，更多自動和智能應用將會被視為提高人類生活水平的關鍵。有諸多應用從 BAN 和日新月異的無線技術的結 合中受益，如圖 3 所示。

4 信息安全

在 BAN 中，傳感器之間與健康狀況有關的信息交流容易 出現安全問題，分別體現在以下四個方面 ：數據保密性，數 據權威性，數據完整性和數據新鮮度。

（1）數據保密性 ：數據保密性意味著被傳輸?shù)男畔⑹菄?yán) 格屬于隱私范圍并且只能被授權者獲取，比如照顧病人的醫生。 通常是通過對稱或者不對稱的密鑰來進行加密。

（2）數據權威性 ：數據權威性提供了保證信息是被所聲 稱是發送者的人發送的。為了達到這個目的，信息認證碼通過 一個分享的密鑰進行計算。

（3）數據完整性 ：數據完整性可以保證我們收到的是未 經篡改的信息。通過證實，信息認證碼可以對其進行檢查。

（4）數據新鮮度 ：數據新鮮度保證收到的數據是最近的， 并且不是會產生干擾或被替換過的陳舊信息。一個應用得較廣 泛的方法是添加一個每發送一次信息數值就加一的計數器。

5 其他問題

5.1 能量供應問題

所有的 BAN 設備由于數據收集、加工和傳輸都會對能 量來源有所要求，合適的能量供應就成了最重要的問題。大多 數 BAN 設備是由電池驅動的，但是單設備植入人體內時，電 池是不可能被替換的。因此，類似于遠程電池充電的技術就 很重要了。除了許多課題正在研究的能量采集器的方法，MIT 的研究者們最近報道對電子電力設備通過利用易消散的波 [10] 進行短距離無線能量傳輸是可以實現的。

5.2 標準化

有許多科學家正致力于研究互用性臺式機遠距離醫學系 統和床邊設備，例如 Health Level 7 和 ISO/IEEE11073 標準 [11]。 然而，在保護用戶隱私的前提下，使用 BAN 的智能監控和治 療系統要求適用于非固定的環境，并且可以提供醫療保健點而 不用考慮用戶位置的標準化規則。在應用或領域級別的互用性 協議，例如抽樣率，數據精度，連接 / 斷開連接，設備說明書 以及術語，都應該制定標準化的用戶界面。

6 結 語

人體局域網（BAN）是一個非常有前景的技術，可以預 見，它會在下一代醫療保健系統和娛樂領域引起一場革命。但 與此同時，它也在可測量性、能源效率、天線設計、服務質量、 共存、減輕干擾及安全隱私等方面給我們帶來了問題和挑戰。 隨著時間的推進，學術研究將不斷深入，這些問題在日后都 會一一解決，而我們也會享受到人體局域網帶給我們的便利。
