自動化加熱設備

來源：泰然健康網 時間：2025年07月06日 16:18

摘要：

本實用新型公開了一種自動化加熱設備包括機架、第一抓取單元、回轉循環單元、頂出機構、加熱單元和第二抓取單元。

背景技術：

現有的很多產品在裝配時是通過膠粘的方法固定，膠粘好后，為了使得膠水粘的更加牢固，通常是通過加熱至250°使膠進行固化，從而達到粘牢的目的，然而現有的加熱設備存在溫度不穩定，加熱時間長等問題。

發明內容：

本實用新型目的是為了克服現有技術的不足而提供一種自動化加熱設備。

為達到上述目的，本實用新型采用的技術方案是：

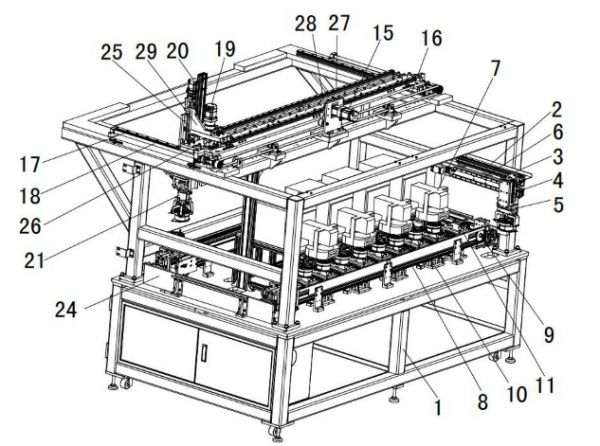

一種自動化加熱設備包括機架、第一抓取單元、回轉循環單元、頂出機構、加熱單元和第二抓取單元，第一抓取單元位于機架的一內側壁上。抓取單元可將未加熱產品抓取并移動至回轉循環單元上的加熱座上，回轉循環單元位于機架的中間部，回轉循環單元由前后兩個橫向移動單元和左右兩個縱向移動單元組成，加熱單元設于機架的中間部且位于回轉循環單元的正上方。

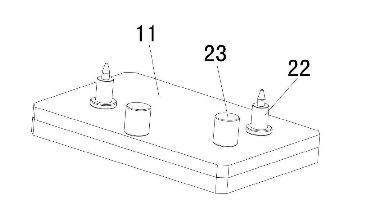

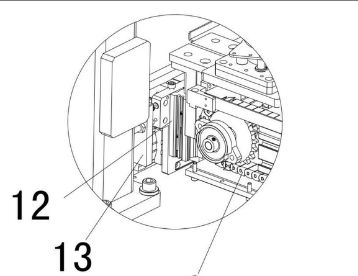

頂出機構設于機架的下部，頂出機構豎直設置，頂出機構與加熱單元的加熱器對齊設置，且頂出機構可將回轉循環單元上的加熱座頂出并置于加熱器中進行加熱，第二抓取單元位于機架的上端，第二抓取單元可將已加熱后的產品抓取并移至下一工序。加熱座上設有定位機構，定位機構包括豎直設置的定位柱和支撐柱，定位柱位于支撐柱的一側，定位柱可將產品定位，支撐柱可使得產品保持穩定。頂出機構包括頂出氣缸和頂出塊，頂出塊固定設置于頂出氣缸的活塞桿上，加熱單元的加熱器為高周波加熱器，高周波加熱器的數量為四個。
