【仿真平臺匯總】七大國內外自動駕駛仿真平臺

自動駕駛汽車在真正商業化應用前，需要經歷大量的道路測試才能達到商用要求。采用路測來優化自動駕駛算法耗費的時間和成本太高，且開放道路測試仍受到法規限制，極端交通條件和場景復現困難，測試安全存在隱患。目前，自動駕駛仿真測試已經被行業廣泛接受,自動駕駛算法測試大約90%通過仿真平臺完成，9%在測試場完成，1%通過實際路測完成。

要想自動駕駛的仿真平臺能實際為自動駕駛的路測發揮出相應的能力，必須要具備幾種核心能力：真實還原測試場景、高效利用路采數據生成仿真場景、云端大規模并行加速等，使得仿真測試滿足自動駕駛感知、決策規劃和控制全棧算法的閉環。目前包括科技公司、車企、自動駕駛方案解決商、仿真軟件企業、高校及科研機構等主體都在積極投身虛擬仿真平臺的建設，相信在不久的未來將會對自動駕駛的商業化落地產生重要的推進作用。

本文將梳理一下7大國內外較著名的自動駕駛仿真軟件平臺。

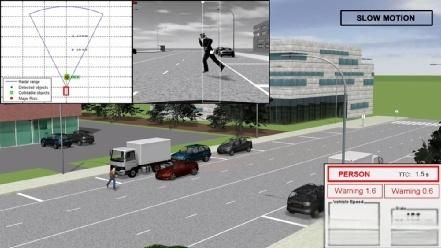

PreScan是西門子公司旗下汽車駕駛仿真軟件產品，Prescan是以物理模型為基礎，開發ADAS和智能汽車系統的仿真平臺。支持攝像頭、雷達、激光雷達、GPS，以及V2V/V2I車車通訊等多種應用功能的開發應用。PreScan基于MATLAB仿真平臺，主要用于(ADAS)汽車高級駕駛輔助系統和無人自動駕駛系統的仿真模擬軟件，其包括多種基于雷達，攝像頭，激光雷達，GPS，V2V和V2I車輛/車路通訊技術的智能駕駛應用。支持模型在環(MIL)，實時軟件在環(SiL)，硬件在環(HiL)等多種使用模式。

Prescan由多個模塊組成，使用起來主要分為四個步驟:搭建場景、添加傳感器、添加控制系統、運行仿真。

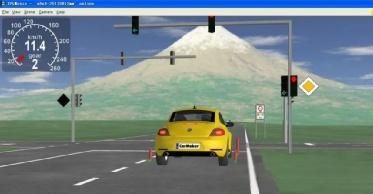

Carmaker，還有相關的TruckMaker和MotorcycleMaker是德國IPG公司推出的動力學，ADAS和自動駕駛仿真軟件。Carmaker首先是一個優秀的動力學仿真軟件，提供了精準的車輛本體模型(發動機、底盤、懸架、傳動、轉向等)，除此之外，Carmaker還打造了包括車輛，駕駛員，道路，交通環境的閉環仿真系統。

CarMaker作為平臺軟件，可以與很多第三方軟件進行集成，如ADAMS、AVLCruise、rFpro等，可利用各軟件的優勢進行聯合仿真。同時CarMaker配套的硬件，提供了大量的板卡接口，可以方便的與ECU或者傳感器進行HIL測試。

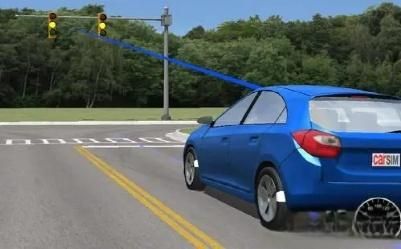

CarSim,還有相關的TruckSim和BikeSim是MechanicalSimulation公司開發的強大的動力學仿真軟件，被世界各國的主機廠和供應商所廣泛使用。CarSim針對四輪汽車，輕型卡車，TruckSim針對多軸和雙輪胎的卡車，BikeSim針對兩輪摩托車。CarSim是一款整車動力學仿真軟件，主要從整車角度進行仿真，它內建了相當數量的車輛數學模型，并且這些模型都有豐富的經驗參數，用戶可以快速使用，免去了繁雜的建模和調參的過程。

CarSim模型在計算機上運行的速度可以比實時快10倍，可以仿真車輛對駕駛員控制，3D路面及空氣動力學輸入的響應，模擬結果高度逼近真實車輛，主要用來預測和仿真汽車整車的操縱穩定性、制動性、平順性、動力性和經濟性。CarSim自帶標準的Matlab/Simulink接口，可以方便的與Matlab/Simulink進行聯合仿真，用于控制算法的開發，同時在仿真時可以產生大量數據結果用于后續使用Matlab或者Excel進行分析或可視化。CarSim同時提供了RT版本，可以支持主流的HIL測試系統，如dSpace和NI的系統，方便的聯合進行HIL仿真。

VTD(VirtualTestDrive)是德國VIRES公司開發的一套用于ADAS，主動安全和自動駕駛的完整模塊化仿真工具鏈。VIRES已經于2017年被MSC軟件集團收購。VTD目前運行于Linux平臺，它的功能覆蓋了道路環境建模、交通場景建模、天氣和環境模擬、簡單和物理真實的傳感器仿真、場景仿真管理以及高精度的實時畫面渲染等。可以支持從SIL到HIL和VIL的全周期開發流程，開放式的模塊式框架可以方便的與第三方的工具和插件聯合仿真。VIRES也是廣泛應用的自動駕駛仿真開放格式OpenDrive,OpenCRG和OpenScenario的主要貢獻者，VTD的功能和存儲也依托于這些開放格式。VTD的仿真流程主要由路網搭建，動態場景配置，仿真運行三個步驟組成。

Vissim是德國PTV公司提供的一款世界領先的微觀交通流仿真軟件。Vissim可以方便的構建各種復雜的交通環境，包括高速公路，大型環島，停車場等，也可以在一個仿真場景中模擬包括機動車，卡車，有軌交通和行人的交互行為。它是專業的規劃和評價城市和郊區交通設施的有效工具，也可以用來仿真局部緊急情況交通的影響，大量行人的疏散等。

Vissim的仿真可以達到很高的精度，包括微觀的個體跟馳行為和變道行為，以及群體的合作和沖突。Vissim內置了多種分析手段，既能獲得不同情況下的多種具體數據結果，也可以從高質量的三維可視化引擎獲得直觀的理解。無人駕駛算法也可以通過接入Vissim的方式使用模擬的高動態交通環境進行仿真測試。

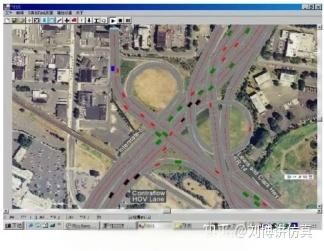

TESS仿真系統是同濟大學孫劍教授于2006年主持開發的第一代道路交通仿真系統。自此之后，歷經十年，孫劍教授課題組針對中國混合交通流運行特征開展了100多項模型創新和仿真系統應用實踐。TESSNG微觀交通仿真系統所具有的主要功能有：全交通場景仿真，多模式交通仿真，智能交通系統仿真，可視化評估，二次開發接口，支持3D場景展示等。同時，TESSNG可以與城市交通大腦、交通控制系統、可計算路網(如OpenDrive，OpenStreetMap等)一體化整合，同時可與駕駛模擬器、BIM/CIM系統、智能汽車虛擬測試工具等整合實現跨行業應用。用戶還可以通過定制化服務實現更多跨行業的應用。

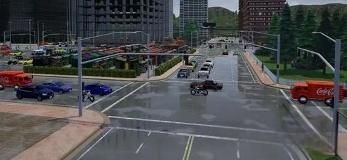

CARLA是由西班牙巴塞羅那自治大學計算機視覺中心指導開發的開源模擬器，用于自動駕駛系統的開發、訓練和驗證。同AirSim一樣，Carla也依托虛幻引擎進行開發，使用服務器和多客戶端的架構。在場景方面,CARLA提供了為自動駕駛創建場景的開源數字資源(包括城市布局、建筑以及車輛)以及幾個由這些資源搭建的供自動駕駛測試訓練的場景。同時，CARLA也可以使用VectorZero的道路搭建軟件RoadRunner制作場景和配套的高精地圖，也提供了簡單的地圖編輯器。

CARLA也可以支持傳感器和環境的靈活配置，它支持多攝像頭，激光雷達，GPS等傳感器，也可以調節環境的光照和天氣。CARLA提供了簡單的車輛和行人的自動行為模擬，也同時提供了一整套的Python接口，可以對場景中的車輛，信號燈等進行控制，用來方便的和自動駕駛系統進行聯合仿真，完成決策系統和端到端的強化學習訓練。
