1.本實用新型涉及糖果加工領域，具體為一種糖條擺動機構。

背景技術：

2.制糖工藝中，需要將糖料加工成各種需要的形狀如方塊、圓塊、三角塊或扁圓塊等，為了達到這種要求，首先需要將糖料制作成糖條。糖條的制作采用糖條擠出機來實現。糖果前段生產中，高溫糖條通過皮帶機送到擠壓機進行擠壓成型。糖條進入擠壓機不能在一個位置進入，需要均勻鋪設。目前是由人工拉動糖條進行鋪設。
3.人工拉動糖條存在以下缺點：
4.1、需要人工處理，不能保證質量；
5.2、高溫環境工作損害健康；
6.3、機械式操作，枯燥乏味。

技術實現要素：

7.本實用新型的目的在于提供一種糖條擺動機構，以解決上述背景技術中提出的問題。
8.為實現上述目的，本實用新型提供如下技術方案：一種糖條擺動機構，包括裝于糖條輸送皮帶機與糖條擠壓機之間的糖條擺動結構，所述糖條擺動結構裝于糖條擠壓機的機架上，糖條輸送皮帶機將高溫糖條輸送，并經糖條擺動結構均勻鋪設至糖條擠壓機中；所述糖條擺動結構包括安裝支架、滑臺模組、擺動組件與皮帶機出口導向輪組，其中安裝支架固定在糖條擠壓機的機架上，安裝支架上裝有滑臺模組；所述滑臺模組包括滑軌與氣缸滑臺，氣缸滑臺與滑軌配合，氣缸滑臺可沿滑軌長度方向來回滑動。
9.優選的，擺動組件為擺動輥，擺動輥裝于氣缸滑臺的端部。
10.優選的，皮帶機出口導向輪組包括導輪支架、導向輪，導輪支架具有前后相接且一體成型的連接部與安裝部，連接部通過螺栓固定在糖條輸送皮帶機的出口端。
11.優選的，安裝部?jī)?nèi)側裝有多組導向輪，且通過多組導向輪將高溫糖條搭接至擺動輥上。
12.優選的，擺動輥可在氣缸滑臺往復運轉時帶動高溫糖條進行均勻鋪設。
13.與現有技術相比，本實用新型的有益效果是：
14.本實用新型利用氣動擺動機構使高溫糖條能在輸送至糖條擠壓時，將高溫糖條進行均勻鋪設，利用機器替代人工完成工作，提高效率以及產品質量，把操作工從高溫環境解放出來，同時也避免人工接觸糖條導致的衛生問題。
附圖說明

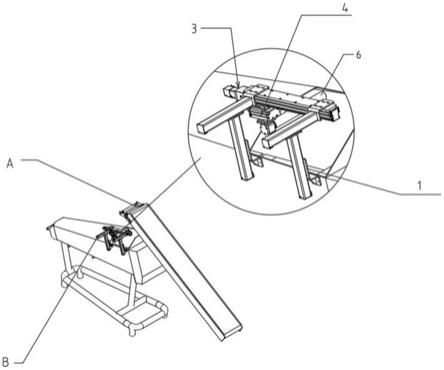

15.圖1為本實用新型糖條擺動結構的安裝示意圖一；
16.圖2為本實用新型糖條擺動結構的安裝示意圖二。
17.圖中：
18.1、安裝支架；2、擺動組件；3、滑軌；4、氣缸滑臺；5、導輪支架；501、連接部；502、安裝部；6、導向輪。
19.a、糖條輸送皮帶機；b、糖條擠壓機。
具體實施方式
20.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
21.在本實用新型的描述中，需要說明的是，術語“豎直”、“上”、“下”、“水平”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。
22.在本實用新型的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。
23.請參閱圖1-2，本實用新型提供一種技術方案：一種糖條擺動機構，包括裝于糖條輸送皮帶機a與糖條擠壓機b之間的糖條擺動結構，所述糖條擺動結構裝于糖條擠壓機b的機架上，糖條輸送皮帶機a將高溫糖條輸送，并經糖條擺動結構均勻鋪設至糖條擠壓機b中；所述糖條擺動結構包括安裝支架1、滑臺模組、擺動組件2與皮帶機出口導向輪組，其中安裝支架1固定在糖條擠壓機b的機架上，安裝支架1上裝有滑臺模組；所述滑臺模組包括滑軌3與氣缸滑臺4，氣缸滑臺4與滑軌3配合，氣缸滑臺4可沿滑軌3長度方向來回滑動。
24.在本實施例中，擺動組件2為擺動輥，擺動輥裝于氣缸滑臺4的端部。
25.在本實施例中，皮帶機出口導向輪組包括導輪支架5、導向輪6，導輪支架5具有前后相接且一體成型的連接部501與安裝部502，連接部501通過螺栓固定在糖條輸送皮帶機a的出口端。
26.在本實施例中，安裝部502內側裝有多組導向輪6，且通過多組導向輪6將高溫糖條搭接至擺動輥上。
27.在本實施例中，擺動輥可在氣缸滑臺4往復運轉時帶動高溫糖條進行均勻鋪設。
28.在本實施例中，上述糖條擺動機構是利用氣動擺動機構使高溫糖條能在輸送至糖條擠壓時，將高溫糖條進行均勻鋪設，利用機器替代人工完成工作，提高效率以及產品質量，把操作工從高溫環境解放出來，同時也避免人工接觸糖條導致的衛生問題。
29.具體過程如下：
30.s1：高溫糖條通過皮帶機輸送帶出口導向輪6，搭接到擺動滾輪（擺動輥）上。
31.s2：氣缸滑臺4啟動，在滑臺模組上做往復運動。
32.s3：擺動滾輪安裝在氣缸滑臺4端部，通過氣缸往復運動帶動糖條進行均勻鋪設。
33.值得注意的是：整個裝置連接有電源與總控制按鈕，其通過總控制按鈕對其實現控制，由于控制按鈕匹配的設備為常用設備，屬于現有成熟技術，在此不再贅述其電性連接關系以及具體的電路結構。
34.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：
1.一種糖條擺動機構，其特征在于，包括裝于糖條輸送皮帶機（a）與糖條擠壓機（b）之間的糖條擺動結構，所述糖條擺動結構裝于糖條擠壓機（b）的機架上，糖條輸送皮帶機（a）將高溫糖條輸送，并經糖條擺動結構均勻鋪設至糖條擠壓機（b）中；所述糖條擺動結構包括安裝支架（1）、滑臺模組、擺動組件（2）與皮帶機出口導向輪組，其中安裝支架（1）固定在糖條擠壓機（b）的機架上，安裝支架（1）上裝有滑臺模組；所述滑臺模組包括滑軌（3）與氣缸滑臺（4），氣缸滑臺（4）與滑軌（3）配合，氣缸滑臺（4）可沿滑軌（3）長度方向來回滑動。2.根據權利要求1所述的一種糖條擺動機構，其特征在于：所述擺動組件（2）為擺動輥，擺動輥裝于氣缸滑臺（4）的端部。3.根據權利要求1所述的一種糖條擺動機構，其特征在于：所述皮帶機出口導向輪組包括導輪支架（5）、導向輪（6），導輪支架（5）具有前后相接且一體成型的連接部（501）與安裝部（502），連接部（501）通過螺栓固定在糖條輸送皮帶機（a）的出口端。4.根據權利要求3所述的一種糖條擺動機構，其特征在于：所述安裝部（502）內側裝有多組導向輪（6），且通過多組導向輪（6）將高溫糖條搭接至擺動輥上。5.根據權利要求2所述的一種糖條擺動機構，其特征在于：所述擺動輥可在氣缸滑臺（4）往復運轉時帶動高溫糖條進行均勻鋪設。

技術總結
本實用新型屬于糖果加工領域，具體公開了一種糖條擺動機構，包括裝于糖條輸送皮帶機與糖條擠壓機之間的糖條擺動結構，所述糖條擺動結構裝于糖條擠壓機的機架上，糖條輸送皮帶機將高溫糖條輸送，并經糖條擺動結構均勻鋪設至糖條擠壓機中；所述糖條擺動結構包括安裝支架、滑臺模組、擺動組件與皮帶機出口導向輪組，其中安裝支架固定在糖條擠壓機的機架上，安裝支架上裝有滑臺模組；所述滑臺模組包括滑軌與氣缸滑臺，氣缸滑臺與滑軌配合，氣缸滑臺可沿滑軌長度方向來回滑動。本實用新型利用氣動擺動機構使高溫糖條能在輸送至糖條擠壓時，將高溫糖條進行均勻鋪設，利用機器替代人工完成工作，提高效率以及產品質量。提高效率以及產品質量。提高效率以及產品質量。

技術研發人員：楊飛
受保護的技術使用者：上海承厚自動化設備有限公司
技術研發日：2021.12.15
技術公布日：2022/4/15
