1.本實用新型涉及一種運動器材上的配件，尤其適應用于呼啦圈上的連接節。

背景技術：

2.隨著社會的發展，經濟的繁榮，生活水平的提高，人們對身體健康的意識也不斷提高，目前有一款經濟實惠方便攜帶的連接節呼啦圈盛行，但在安裝或卸下時吃力和不方便，因呼拉圈的兩個開關鍵都安裝有彈簧，掰開需用很大的力氣，即用一只手中的食指和拇指，把呼啦圈一頭的上下兩個開關鍵往后拉，另一只手拿著另一頭呼啦圈的連接節，才能將連接節上的兩固定柱插入呼啦圈的連接孔中，另外呼啦圈的長度雖然可以根據人們的腰圍大小進行調整，即在拆卸連接節時，需把拉條卸下后，再把插板卸下，然后用雙手捏住呼啦圈二個連接節，在呼啦圈圓弧的反方向用力直接用手掰開，才能拆卸下一個連接節，這種掰開的拆卸方法，次數多了會影響呼啦圈的壽命；還有專利號為202030163272.x名稱為呼啦圈(離心式)的專利，由于呼啦圈的環形圈的大小都是通過波浪形開口的縮小或擴大來調整的，因波浪形的頂端為小弧形的掰口，作用力在波浪形小弧形體上并集中頂端上為主，所以掰開次數多或掰開時用力過大容易拉開或拉斷小弧形體。

技術實現要素：

3.為了克服上述問題的不足，本實用新型提供一種呼啦圈的連接節，該呼啦圈的連接節是根據塑料有彈性和塑性的特點，把雙彈簧開關改制成滑動開關，把波浪形的小弧形體掰口改制成傘形的大弧形體掰口，該連接節不但安裝或拆卸快速省力，而且不容易掰斷，具有制造簡單，操作方便，壽命長的特點。
4.本實用新型解決其技術問題所采用的技術方案是：一種呼啦圈的連接節，包括連接體和滑動開關，連接體由左、右兩瓣組成并用螺絲固定，在連接體的上部設有滑槽和滑道，下部設有方槽和檔槽，方槽上設有扣孔，檔槽上設有弧邊和直角邊，連接體的下面設有滑動開關，連接體的左、右兩邊都設有直槽和傘形的大弧形體的掰口，在連接體的一頭設有凸體，凸體的兩邊都設有扣板，凸體與扣板是連體，連接體的另一頭設有凹槽，凹槽的兩邊都設有扣槽，滑動開關的正面上設有防滑紋和缺口，滑動開關的背面設有軌道和檔條，檔條上設有弧邊和直角邊，直槽與軌道相連，使滑動開關按軌道方向前后滑動，檔槽與檔條相連，檔條的直角邊與檔槽的直角邊相連，即滑動開關向前推時檔條進入檔槽而停止滑動，使滑動開關不能推動前進，即滑動開關關閉；檔條的弧邊與檔槽的弧邊相連，即滑動開關向后拉時，使進入檔槽中檔條拉出檔槽上再滑動，即滑動開關打開；傘形的掰口上部為大弧形體，下部為兩個直體，直體與大弧形體之間連有斜體。
5.所述的滑動開關上設有缺口，缺口方便凸體從凹槽中的進出。
6.所述傘形的大弧形體掰口，作用力在傘形的大弧形體上，因大弧形體比小弧形體長，分擔作用力就大，即減小集中頂端上的作用力，所以掰開次數多或掰開時用力過大也不容易拉開或拉斷大弧形體。
7.所述的凸體與凹槽相連是為了快速的安裝或拆卸。
8.所述的滑動開關推動是關閉，回拉是打開。
9.本實用新型的有益效果是：該呼啦圈的連接節是根據塑料有彈性和塑性的特點，把雙彈簧開關改制成滑動開關，把波浪形的小弧形體掰口改制成傘形的大弧形體掰口，該連接節不但安裝或拆卸快速省力，而且不容易掰斷，具有制造簡單，操作方便，壽命長的特點。
附圖說明
10.下面結合附圖和實施例對本實用新型的進一步說明。

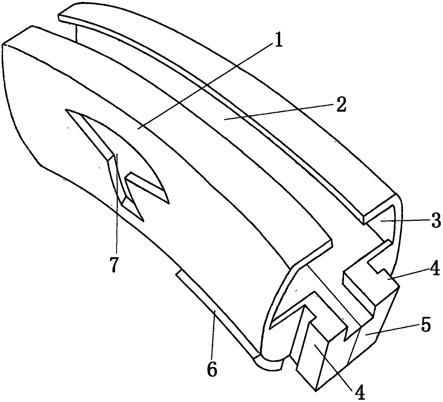

11.圖1是本實用新型中的結構示意圖。
12.圖2是本實用新型中凸體的結構示意圖。
13.圖3是本實用新型中凹槽的結構示意圖。
14.圖4是本實用新型中滑動開關的正面結構示意圖。
15.圖5是本實用新型中滑動開關的背面結構示意圖。
16.圖6是本實用新型中檔條的結構示意圖。
17.圖7是本實用新型中掰口的結構示意圖。
18.圖8是本實用新型的實施例圖。
19.圖中，1.連接體，2.滑槽，3.滑道，4.扣板，5.凸體，6.滑動開關，7.掰口，8.凹槽，9.扣槽，10.方槽，11.扣孔，12.缺口，13.螺絲，14.防滑紋，15.軌道，16.檔條，17.弧邊，18.大弧形體，19.直體，20.斜體，21.呼拉圈，22.計數器，23.頂圓，24.連接節。
具體實施方式
20.在圖1-圖3中，一種呼啦圈的連接節，包括連接體1和滑動開關6，連接體1由左、右兩瓣組成并用螺絲13固定，在連接體1的上部壓有滑槽2和滑道3，下部壓有方槽10和檔槽，方槽10上壓有扣孔11，檔槽上壓有弧邊17和直角邊，連接體的下面安裝有滑動開關6，連接體的左、右兩邊都?jí)河兄辈酆蛡阈蔚拇蠡⌒误w的掰口7，在連接體的一頭壓有凸體5，凸體5的兩邊都?jí)河锌郯?，凸體與扣板是連體，連接體的另一頭壓有凹槽8，凹槽8的兩邊都?jí)河锌鄄?，滑動開關6的正面上壓有防滑紋14和缺口12，滑動開關的背面壓有軌道和檔條，檔條上壓有弧邊和直角邊，直槽與軌道相連，使滑動開關按軌道方向前后滑動，檔槽與檔條相連，檔條的直角邊與檔槽的直角邊相連，即滑動開關向前推時檔條進入檔槽而停止滑動，使滑動開關不能推動前進，即滑動開關關閉；檔條的弧邊與檔槽的弧邊相連，即滑動開關向后拉時，使進入檔槽中檔條拉出檔槽上再滑動，即滑動開關打開；傘形的掰口上部為大弧形體，下部為兩個直體，直體與大弧形體之間連有斜體。
21.在圖4-圖6中，滑動開關6的正面上壓有防滑紋14和缺口12，滑動開關的背面壓有軌道15和檔條16，檔條16上壓有弧邊17和直角邊。
22.在圖7中，傘形的掰口7上部為大弧形體18，下部為兩個直體19，直體與大弧形體之間連有斜體20。
23.在圖8中，連接體1上的方槽與頂圓23相連，頂圓上的卡頭設在扣孔中，各個連接節24之間頭尾相接連接成呼拉圈21，凸體與凹槽相連，凸體上的扣板設在凹槽的扣槽中，即第
一連接節的凸體與第二連接節的凹槽相連，滑動開關6向凹槽方向推動，使檔條進入檔槽中，即滑動開關關閉，第二連接節的凸體與第三連接節的凹槽相連，滑動開關向凹槽方向推動，這樣依次地把各節連接成環形圈，連接節增加或減少，能使連接節上的掰口7擴大或縮少，并在其中一個連接節上安裝有計數器22；如要拆卸或打開呯拉圈，即把滑動開關推向凸體方向，使檔條脫離檔槽，凸體向下拉動從缺口出來即可。
24.以上所述的僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型中說明書、權利及附圖內容所作的等效結構或等效流程變換以及直接或間接的運用其它相關的技術領域，均包括在本實用新型的專利保護范圍內。

技術特征：
1.一種呼啦圈的連接節，包括連接體和滑動開關，連接體由左、右兩瓣組成并用螺絲固定，在連接體的上部設有滑槽和滑道，其特征是：連接體的下部設有方槽和檔槽，檔槽上設有弧邊和直角邊，連接體的下面設有滑動開關，連接體的左、右兩邊都設有直槽和傘形的大弧形體掰口，在連接體的一頭設有凸體，凸體的兩邊都設有扣板，凸體與扣板是連體，連接體的另一頭設有凹槽，凹槽的兩邊都設有扣槽，滑動開關上設有防滑紋和缺口，滑動開關的背面設有軌道和檔條，檔條上設有弧邊和直角邊，直槽與軌道相連，使滑動開關按軌道方向前后滑動，檔槽與檔條相連，檔條的直角邊與檔槽的直角邊相連，檔條的弧邊與檔槽的弧邊相連，傘形的掰口上部為大弧形體，下部為兩個直體，直體與大弧形體之間連有斜體。2.根據權利要求1所述的一種呼啦圈的連接節，其特征是：所述的滑動開關上設有缺口，缺口方便凸體從凹槽中的進出。3.根據權利要求1所述的一種呼啦圈的連接節，其特征是：所述傘形的大弧形體掰口上的大弧形體比小弧形體長。4.根據權利要求1所述的一種呼啦圈的連接節，其特征是：所述的凸體與凹槽相連是為了快速的安裝或拆卸。5.根據權利要求1所述的一種呼啦圈的連接節，其特征是：所述的滑動開關推動是關閉，回拉是打開。

技術總結
一種呼啦圈的連接節，包括連接體和滑動開關，連接體由左、右兩瓣組成并用螺絲固定，在連接體的上部設有滑槽和滑道，其特征是：連接體的下部設有方槽和檔槽，檔槽上設有弧邊和直角邊，連接體的下面設有滑動開關，連接體的左、右兩邊都設有直槽和傘形的大弧形體掰口，在連接體的一頭設有凸體，凸體的兩邊都設有扣板，凸體與扣板是連體，連接體的另一頭設有凹槽，凹槽的兩邊都設有扣槽，滑動開關上設有防滑紋和缺口，滑動開關的背面設有軌道和檔條，檔條上設有弧邊和直角邊，直槽與軌道相連，檔槽與檔條相連，檔條的直角邊與檔槽的直角邊相連，檔條的弧邊與檔槽的弧邊相連，傘形的掰口上部為大弧形體，下部為兩個直體，直體與大弧形體之間連有斜體。間連有斜體。間連有斜體。

技術研發人員：施天權
受保護的技術使用者：施天權
技術研發日：2021.05.30
技術公布日：2022/3/11
