[HarmonyOS NEXT 實戰案例：健康應用] 高級篇 - 健康數據儀表盤的高級布局與自適應設計

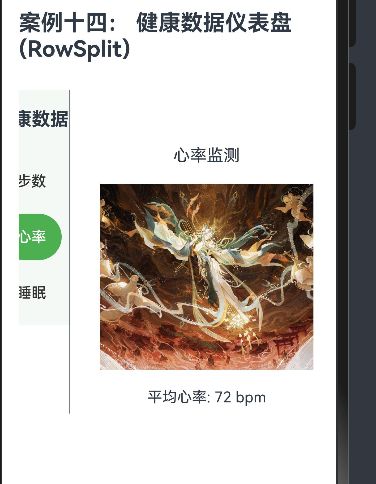

效果演示

引言

在前兩篇教程中，我們學習了如何使用HarmonyOS NEXT的RowSplit組件構建健康數據儀表盤的基本布局，以及如何添加交互功能和狀態管理。本篇教程將進一步深入，講解健康數據儀表盤的高級布局技巧和自適應設計，使應用能夠在不同尺寸的設備上提供一致且優質的用戶體驗。

自適應布局概述

自適應布局是指應用界面能夠根據設備屏幕尺寸和方向自動調整布局，提供最佳的用戶體驗。在HarmonyOS NEXT中，我們可以使用以下技術實現自適應布局：

高級布局技巧

媒體查詢?cè)试S我們根據設備屏幕尺寸和方向應用不同的樣式。在HarmonyOS NEXT中，我們可以使用@MediaQuery裝飾器實現媒體查詢：

@Component export struct HealthDashboard { @State currentTab: string = 'steps' @State datalist: DataItem[] = [...] @State Status: StatusItem[] = [...] // 添加媒體查詢狀態 @State isWideScreen: boolean = false @State navWidth: string = '25%' @State contentPadding: number = 20 // 媒體查詢裝飾器 @MediaQuery(MediaQueryCondition.WIDE_SCREEN) onWideScreen(matches: boolean) { this.isWideScreen = matches this.navWidth = matches ? '20%' : '25%' this.contentPadding = matches ? 30 : 20 } build() { // 根據屏幕寬度選擇不同的布局 if (this.isWideScreen) { this.buildWideScreenLayout() } else { this.buildNormalLayout() } } // 寬屏布局 buildWideScreenLayout() { RowSplit() { // 左側導航 Column() { Text('健康數據') .fontSize(24) // 增大字體 .fontWeight(FontWeight.Bold) .margin({ top: 30, bottom: 40 }) // 增大邊距 ForEach(this.datalist, (item: DataItem) => { Button(item.name) .width('80%') .height(60) // 增大按鈕高度 .fontSize(18) // 增大字體 .backgroundColor(this.currentTab === item.id ? '#4CAF50' : 'transparent') .fontColor(this.currentTab === item.id ? '#ffffff' : '#333333') .onClick(() => { this.currentTab = item.id }) .margin({ bottom: 15 }) // 增大邊距 }) } .width(this.navWidth) .backgroundColor('#f5f9f5') // 主內容區 Column() { // 根據當前標簽頁顯示不同內容 if (this.currentTab === 'steps') { this.buildStepsContent() } else if (this.currentTab === 'heart') { this.buildHeartContent() } else { this.buildSleepContent() } } .padding(this.contentPadding) } .height(500) // 增大高度 } // 普通布局 buildNormalLayout() { RowSplit() { // 左側導航 Column() { Text('健康數據') .fontSize(20) .fontWeight(FontWeight.Bold) .margin({ top: 20, bottom: 30 }) ForEach(this.datalist, (item: DataItem) => { Button(item.name) .width('80%') .height(50) .fontSize(16) .backgroundColor(this.currentTab === item.id ? '#4CAF50' : 'transparent') .fontColor(this.currentTab === item.id ? '#ffffff' : '#333333') .onClick(() => { this.currentTab = item.id }) .margin({ bottom: 10 }) }) } .width(this.navWidth) .backgroundColor('#f5f9f5') // 主內容區 Column() { // 根據當前標簽頁顯示不同內容 if (this.currentTab === 'steps') { this.buildStepsContent() } else if (this.currentTab === 'heart') { this.buildHeartContent() } else { this.buildSleepContent() } } .padding(this.contentPadding) } .height(400) } // 步數內容構建方法 buildStepsContent() { Column() { Text('今日步數') .fontSize(this.isWideScreen ? 22 : 18) .margin({ bottom: this.isWideScreen ? 30 : 20 }) Progress({ value: 7500, total: 10000, type: ProgressType.Linear }) .width('90%') .height(this.isWideScreen ? 25 : 20) Text('7500/10000 步') .fontSize(this.isWideScreen ? 18 : 16) .margin({ top: this.isWideScreen ? 15 : 10 }) } .height('100%') .justifyContent(FlexAlign.Center) } // 心率內容構建方法 buildHeartContent() { Column() { Text('心率監測') .fontSize(this.isWideScreen ? 22 : 18) .margin({ bottom: this.isWideScreen ? 30 : 20 }) Image($r('app.media.big20')) .width('90%') .height(this.isWideScreen ? 250 : 200) Text('平均心率: 72 bpm') .fontSize(this.isWideScreen ? 18 : 16) .margin({ top: this.isWideScreen ? 25 : 20 }) } .height('100%') .justifyContent(FlexAlign.Center) } // 睡眠內容構建方法 buildSleepContent() { Column() { Text('睡眠分析') .fontSize(this.isWideScreen ? 22 : 18) .margin({ bottom: this.isWideScreen ? 30 : 20 }) // 在寬屏模式下使用水平布局，在普通模式下使用垂直布局 if (this.isWideScreen) { Row() { // 睡眠狀態圖表 this.buildSleepChart() // 睡眠狀態圖例 this.buildSleepLegend() } .width('100%') .justifyContent(FlexAlign.SpaceBetween) } else { Column() { // 睡眠狀態圖表 this.buildSleepChart() // 睡眠狀態圖例 this.buildSleepLegend() .margin({ top: 20 }) } .width('100%') } } .height('100%') .justifyContent(FlexAlign.Center) } // 睡眠圖表構建方法 @Builder buildSleepChart() { Stack() { // 使用餅圖展示睡眠狀態 Row() { ForEach(this.Status, (item: StatusItem) => { Column() { Stack() { Circle() .width(this.isWideScreen ? 150 : 120) .height(this.isWideScreen ? 150 : 120) .fill('#f0f0f0') Arc() .width(this.isWideScreen ? 150 : 120) .height(this.isWideScreen ? 150 : 120) .startAngle(0) .sweepAngle(item.value * 3.6) // 將百分比轉換為角度 .stroke(item.color) .strokeWidth(this.isWideScreen ? 20 : 15) } } }) } } .width(this.isWideScreen ? '50%' : '100%') } // 睡眠圖例構建方法 @Builder buildSleepLegend() { Column() { ForEach(this.Status, (item: StatusItem) => { Row() { Circle() .width(this.isWideScreen ? 20 : 15) .height(this.isWideScreen ? 20 : 15) .fill(item.color) .margin({ right: this.isWideScreen ? 15 : 10 }) Text(`${item.label}: ${item.value}%`) .fontSize(this.isWideScreen ? 16 : 14) } .margin({ bottom: this.isWideScreen ? 10 : 5 }) }) } .width(this.isWideScreen ? '40%' : '100%') } }2. 使用柵格布局組織復雜界面

柵格布局是一種將界面劃分為網格的布局方式，可以幫助我們創建復雜且響應式的布局。在HarmonyOS NEXT中，我們可以使用GridRow和GridCol組件實現柵格布局：

@Component struct GridLayoutExample { build() { Column() { GridRow() { GridCol({ span: 12 }) { Text('健康數據儀表盤') .fontSize(24) .fontWeight(FontWeight.Bold) .width('100%') .textAlign(TextAlign.Center) .margin({ bottom: 20 }) } GridCol({ span: 4 }) { this.buildNavigation() } GridCol({ span: 8 }) { this.buildContent() } } .gutter(16) // 設置列間距 } .width('100%') .padding(20) } @Builder buildNavigation() { // 導航內容 } @Builder buildContent() { // 主內容 } }3. 使用@BuilderParam實現布局定制

@BuilderParam裝飾器允許我們將UI構建邏輯作為參數傳遞給組件，從而實現高度定制化的布局：

@Component struct DashboardCard { @Prop title: string @BuilderParam content: () => void @BuilderParam header?: () => void @BuilderParam footer?: () => void build() { Column() { // 卡片頭部（可選） if (this.header) { this.header() } else { Text(this.title) .fontSize(18) .fontWeight(FontWeight.Bold) .margin({ bottom: 16 }) } // 卡片內容 this.content() // 卡片底部（可選） if (this.footer) { this.footer() } } .width('100%') .padding(16) .backgroundColor('#ffffff') .borderRadius(8) .shadow({ radius: 4, color: '#0000001A', offsetX: 0, offsetY: 2 }) } }

使用這個組件可以創建高度定制化的儀表盤卡片：

DashboardCard({ title: '今日步數', header: () => { Row() { Text('今日步數') .fontSize(18) .fontWeight(FontWeight.Bold) Blank() Button('查看詳情') .fontSize(14) .height(32) .backgroundColor('#4CAF50') } .width('100%') .margin({ bottom: 16 }) }, content: () => { Column() { Progress({ value: 7500, total: 10000, type: ProgressType.Linear }) .width('100%') .height(20) Text('7500/10000 步') .fontSize(16) .margin({ top: 10 }) } }, footer: () => { Text('目標完成率: 75%') .fontSize(14) .fontColor('#666666') .margin({ top: 16 }) } })

高級組件封裝

我們可以創建一個通用的數據儀表盤組件，用于展示各種類型的健康數據：

@Component struct DataDashboard { @Prop title: string @Prop value: number @Prop unit: string @Prop maxValue: number @Prop color: string = '#4CAF50' @Prop type: string = 'circle' // 'circle' | 'linear' | 'arc' build() { Column() { Text(this.title) .fontSize(16) .fontWeight(FontWeight.Medium) .margin({ bottom: 16 }) if (this.type === 'circle') { this.buildCircleProgress() } else if (this.type === 'linear') { this.buildLinearProgress() } else { this.buildArcProgress() } Text(`${this.value} ${this.unit}`) .fontSize(18) .fontWeight(FontWeight.Bold) .margin({ top: 16 }) } .width('100%') .padding(16) .backgroundColor('#ffffff') .borderRadius(8) .shadow({ radius: 4, color: '#0000001A', offsetX: 0, offsetY: 2 }) } @Builder buildCircleProgress() { Stack() { Circle() .width(120) .height(120) .fill('#f0f0f0') Progress({ value: this.value, total: this.maxValue, type: ProgressType.Ring }) .width(120) .height(120) .color(this.color) } } @Builder buildLinearProgress() { Progress({ value: this.value, total: this.maxValue, type: ProgressType.Linear }) .width('100%') .height(20) .color(this.color) } @Builder buildArcProgress() { Stack() { Arc() .width(120) .height(120) .startAngle(180) .sweepAngle(180) .stroke('#f0f0f0') .strokeWidth(10) Arc() .width(120) .height(120) .startAngle(180) .sweepAngle(180 * this.value / this.maxValue) .stroke(this.color) .strokeWidth(10) } } }

使用這個組件可以創建各種類型的數據儀表盤：

Row() { DataDashboard({ title: '今日步數', value: 7500, unit: '步', maxValue: 10000, color: '#4CAF50', type: 'linear' }) .layoutWeight(1) .margin({ right: 8 }) DataDashboard({ title: '平均心率', value: 72, unit: 'bpm', maxValue: 100, color: '#F44336', type: 'circle' }) .layoutWeight(1) .margin({ left: 8 }) } .width('100%') .margin({ bottom: 16 }) Row() { DataDashboard({ title: '睡眠時長', value: 7.5, unit: '小時', maxValue: 10, color: '#2196F3', type: 'arc' }) .layoutWeight(1) .margin({ right: 8 }) DataDashboard({ title: '卡路里', value: 350, unit: 'kcal', maxValue: 500, color: '#FF9800', type: 'circle' }) .layoutWeight(1) .margin({ left: 8 }) } .width('100%')2. 圖表組件

我們可以創建一個通用的圖表組件，用于展示各種類型的健康數據趨勢：

@Component struct ChartComponent { @Prop title: string @Prop data: Array<{ label: string, value: number }> @Prop color: string = '#4CAF50' @Prop type: string = 'bar' // 'bar' | 'line' | 'pie' @State private maxValue: number = 0 @State private chartWidth: number = 0 @State private chartHeight: number = 200 aboutToAppear() { // 計算最大值 this.maxValue = Math.max(...this.data.map(item => item.value)) } build() { Column() { Text(this.title) .fontSize(16) .fontWeight(FontWeight.Medium) .margin({ bottom: 16 }) if (this.type === 'bar') { this.buildBarChart() } else if (this.type === 'line') { this.buildLineChart() } else { this.buildPieChart() } } .width('100%') .padding(16) .backgroundColor('#ffffff') .borderRadius(8) .shadow({ radius: 4, color: '#0000001A', offsetX: 0, offsetY: 2 }) .onAreaChange((oldArea: Area, newArea: Area) => { this.chartWidth = newArea.width as number - 32 // 減去內邊距 }) } @Builder buildBarChart() { Column() { // Y軸最大值 Text(`${this.maxValue}`) .fontSize(12) .fontColor('#666666') .textAlign(TextAlign.End) .width('100%') // 圖表區域 Row() { ForEach(this.data, (item, index) => { Column() { // 柱形 Stack() { Rectangle() .width(20) .height(this.chartHeight) .fill('#f0f0f0') Rectangle() .width(20) .height(this.chartHeight * item.value / this.maxValue) .fill(this.color) .alignSelf(ItemAlign.End) } .height(this.chartHeight) // 標簽 Text(item.label) .fontSize(12) .fontColor('#666666') .margin({ top: 8 }) } .margin({ right: index < this.data.length - 1 ? (this.chartWidth - 20 * this.data.length) / (this.data.length - 1) : 0 }) }) } .width('100%') .justifyContent(FlexAlign.SpaceBetween) // X軸 Divider() .width('100%') .color('#f0f0f0') .margin({ top: 8 }) } } @Builder buildLineChart() { // 線形圖實現 // 由于HarmonyOS NEXT目前沒有直接的線形圖組件，這里可以使用Path組件繪制折線 // 或者使用第三方圖表庫 } @Builder buildPieChart() { // 餅圖實現 // 可以使用多個Arc組件組合實現餅圖 // 或者使用第三方圖表庫 } }

使用這個組件可以創建各種類型的圖表：

ChartComponent({ title: '一周步數趨勢', data: [ { label: '周一', value: 8000 }, { label: '周二', value: 7500 }, { label: '周三', value: 9000 }, { label: '周四', value: 8500 }, { label: '周五', value: 7000 }, { label: '周六', value: 6500 }, { label: '周日', value: 8000 } ], color: '#4CAF50', type: 'bar' }) .margin({ bottom: 16 })

主題切換

我們可以實現主題切換功能，允許用戶在淺色主題和深色主題之間切換：

@Component export struct HealthDashboard { @State currentTab: string = 'steps' @State datalist: DataItem[] = [...] @State Status: StatusItem[] = [...] // 添加主題狀態 @State isDarkMode: boolean = false @State themeColors: { [key: string]: string } = { // 淺色主題顏色 light: { background: '#ffffff', navBackground: '#f5f9f5', text: '#333333', secondaryText: '#666666', primary: '#4CAF50', secondary: '#8BC34A', tertiary: '#CDDC39', cardBackground: '#ffffff', divider: '#f0f0f0' }, // 深色主題顏色 dark: { background: '#121212', navBackground: '#1e1e1e', text: '#ffffff', secondaryText: '#aaaaaa', primary: '#81C784', secondary: '#AED581', tertiary: '#DCE775', cardBackground: '#1e1e1e', divider: '#333333' } } // 獲取當前主題顏色 get colors() { return this.isDarkMode ? this.themeColors.dark : this.themeColors.light } build() { Column() { // 主題切換按鈕 Row() { Text('主題模式') .fontSize(16) .fontColor(this.colors.text) Blank() Toggle({ type: ToggleType.Switch, isOn: this.isDarkMode }) .onChange((isOn: boolean) => { this.isDarkMode = isOn }) } .width('100%') .padding(16) // 健康數據儀表盤 RowSplit() { // 左側導航 Column() { Text('健康數據') .fontSize(20) .fontWeight(FontWeight.Bold) .fontColor(this.colors.text) .margin({ top: 20, bottom: 30 }) ForEach(this.datalist, (item: DataItem) => { Button(item.name) .width('80%') .height(50) .fontSize(16) .backgroundColor(this.currentTab === item.id ? this.colors.primary : 'transparent') .fontColor(this.currentTab === item.id ? '#ffffff' : this.colors.text) .onClick(() => { this.currentTab = item.id }) .margin({ bottom: 10 }) }) } .width('25%') .backgroundColor(this.colors.navBackground) // 主內容區 Column() { // 根據當前標簽頁顯示不同內容 if (this.currentTab === 'steps') { this.buildStepsContent() } else if (this.currentTab === 'heart') { this.buildHeartContent() } else { this.buildSleepContent() } } .padding(20) .backgroundColor(this.colors.background) } .height(400) } .width('100%') .backgroundColor(this.colors.background) } // 步數內容構建方法 buildStepsContent() { Column() { Text('今日步數') .fontSize(18) .fontColor(this.colors.text) .margin({ bottom: 20 }) Progress({ value: 7500, total: 10000, type: ProgressType.Linear }) .width('90%') .height(20) .color(this.colors.primary) Text('7500/10000 步') .fontSize(16) .fontColor(this.colors.text) .margin({ top: 10 }) } .height('100%') .justifyContent(FlexAlign.Center) } // 心率內容構建方法 buildHeartContent() { // 類似地，更新心率內容的顏色 } // 睡眠內容構建方法 buildSleepContent() { Column() { Text('睡眠分析') .fontSize(18) .fontColor(this.colors.text) .margin({ bottom: 20 }) Stack() { ForEach(this.Status, (item: StatusItem, index) => { Row() { Circle() .width(15) .height(15) .fill(index === 0 ? this.colors.primary : (index === 1 ? this.colors.secondary : this.colors.tertiary)) .margin({ right: 10 }) Text(`${item.label}: ${item.value}%`) .fontSize(14) .fontColor(this.colors.text) } .margin({ bottom: 5 }) }) } } .height('100%') .justifyContent(FlexAlign.Center) } }

多語言支持

我們可以實現多語言支持，允許應用在不同語言環境下顯示不同的文本：

@Component export struct HealthDashboard { @State currentTab: string = 'steps' @State datalist: DataItem[] = [...] @State Status: StatusItem[] = [...] // 添加語言狀態 @State currentLanguage: string = 'zh' @State translations: { [key: string]: { [key: string]: string } } = { // 中文翻譯 zh: { title: '健康數據', steps: '步數', heart: '心率', sleep: '睡眠', todaySteps: '今日步數', stepsUnit: '步', heartRate: '心率監測', averageHeartRate: '平均心率', bpm: 'bpm', sleepAnalysis: '睡眠分析', deepSleep: '深睡', lightSleep: '淺睡', awake: '清醒' }, // 英文翻譯 en: { title: 'Health Data', steps: 'Steps', heart: 'Heart Rate', sleep: 'Sleep', todaySteps: 'Today's Steps', stepsUnit: 'steps', heartRate: 'Heart Rate Monitor', averageHeartRate: 'Average Heart Rate', bpm: 'bpm', sleepAnalysis: 'Sleep Analysis', deepSleep: 'Deep Sleep', lightSleep: 'Light Sleep', awake: 'Awake' } } // 獲取當前語言的翻譯 get t() { return this.translations[this.currentLanguage] } // 初始化數據 aboutToAppear() { this.updateDatalist() this.updateStatus() } // 更新導航菜單數據 updateDatalist() { this.datalist = [ { icon: $r('app.media.01'), name: this.t.steps, id: 'steps' }, { icon: $r('app.media.02'), name: this.t.heart, id: 'heart' }, { icon: $r('app.media.03'), name: this.t.sleep, id: 'sleep' } ] } // 更新睡眠狀態數據 updateStatus() { this.Status = [ { value: 30, color: '#4CAF50', label: this.t.deepSleep }, { value: 50, color: '#8BC34A', label: this.t.lightSleep }, { value: 20, color: '#CDDC39', label: this.t.awake } ] } build() { Column() { // 語言切換按鈕 Row() { Text('Language / 語言') .fontSize(16) Blank() Button(this.currentLanguage === 'zh' ? 'English' : '中文') .onClick(() => { this.currentLanguage = this.currentLanguage === 'zh' ? 'en' : 'zh' this.updateDatalist() this.updateStatus() }) } .width('100%') .padding(16) // 健康數據儀表盤 RowSplit() { // 左側導航 Column() { Text(this.t.title) .fontSize(20) .fontWeight(FontWeight.Bold) .margin({ top: 20, bottom: 30 }) ForEach(this.datalist, (item: DataItem) => { Button(item.name) .width('80%') .height(50) .fontSize(16) .backgroundColor(this.currentTab === item.id ? '#4CAF50' : 'transparent') .fontColor(this.currentTab === item.id ? '#ffffff' : '#333333') .onClick(() => { this.currentTab = item.id }) .margin({ bottom: 10 }) }) } .width('25%') .backgroundColor('#f5f9f5') // 主內容區 Column() { // 根據當前標簽頁顯示不同內容 if (this.currentTab === 'steps') { this.buildStepsContent() } else if (this.currentTab === 'heart') { this.buildHeartContent() } else { this.buildSleepContent() } } .padding(20) } .height(400) } .width('100%') } // 步數內容構建方法 buildStepsContent() { Column() { Text(this.t.todaySteps) .fontSize(18) .margin({ bottom: 20 }) Progress({ value: 7500, total: 10000, type: ProgressType.Linear }) .width('90%') .height(20) Text(`7500/10000 ${this.t.stepsUnit}`) .fontSize(16) .margin({ top: 10 }) } .height('100%') .justifyContent(FlexAlign.Center) } // 心率內容構建方法 buildHeartContent() { Column() { Text(this.t.heartRate) .fontSize(18) .margin({ bottom: 20 }) Image($r('app.media.big20')) .width('90%') .height(200) Text(`${this.t.averageHeartRate}: 72 ${this.t.bpm}`) .fontSize(16) .margin({ top: 20 }) } .height('100%') .justifyContent(FlexAlign.Center) } // 睡眠內容構建方法 buildSleepContent() { Column() { Text(this.t.sleepAnalysis) .fontSize(18) .margin({ bottom: 20 }) Stack() { ForEach(this.Status, (item: StatusItem) => { Row() { Circle() .width(15) .height(15) .fill(item.color) .margin({ right: 10 }) Text(`${item.label}: ${item.value}%`) .fontSize(14) } .margin({ bottom: 5 }) }) } } .height('100%') .justifyContent(FlexAlign.Center) } }

總結

在本教程中，我們學習了健康數據儀表盤的高級布局技巧和自適應設計,但案例仍有完善空間
